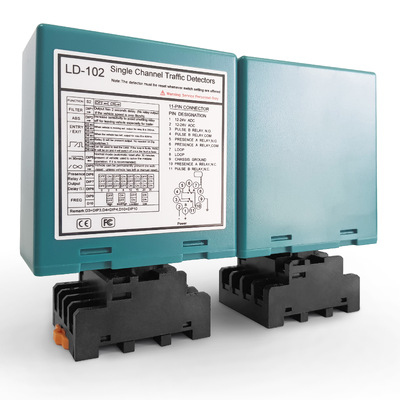

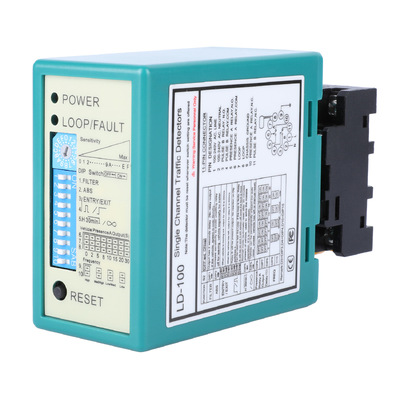

JUTAI เครื่องตรวจจับวงจรช่องเดียว LD-100 LD-102

ชื่อแบรนด์:	JUTAI
เลขรุ่น:	LD-100 แอลดี
ขั้นต่ำ:	สนับสนุน 1-10 pcs สําหรับตัวอย่าง
ราคา:	33-38 USD
รายละเอียดการบรรจุ:	50 ชิ้น 1 กล่อง
เงื่อนไขการจ่ายเงิน:	L/C,D/A,D/P,T/T,Western Union,PayPal,Alipay

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

เซินเจิ้นประเทศจีน

ได้รับการรับรอง:

CE FCC

เอกสาร:

การจ่ายแรงดันไฟฟ้า:

100-240 VAC 48 ถึง 62Hz

ประเภทการทำงาน:

-40 ถึง +70 °C (-111°F ถึง +158°F)

บรรจุุภัณฑ์:

กล่องกระดาษ

ช่วงการหมุนตัวเอง:

20-2000uh

ความไว:

เลือกได้ 16 ทิศทาง / สูงสุด 0.01% DL/L / ต่ำสุด 2.56% DL/L

เวลาตอบสนอง:

10-90 มิลลิวินาที

ความชื้น:

95% ไม่มีการควบแน่น

รหัส HS:

9033000090

ขนาดสินค้า:

76*42*110 มม

ขนาดบรรจุภัณฑ์:

136*86*52 มม.

น้ำหนักสุทธิ:

195 ก

น้ำหนักรวม:

300 กรัม

เอาท์พุทรีเลย์:

รีเลย์การแสดงตน / รีเลย์ความผิดปกติ

การรับประกัน:

สีเขียว

การเชื่อมต่อแบบลูป:

สายเคเบิลคู่บิด

ชื่อ:

เครื่องตรวจจับวงจรรถยนต์

สามารถในการผลิต:

5,000 ชิ้นต่อเดือน

เน้น:

เครื่องตรวจจับวงจรช่องเดียว JUTAI

เครื่องตรวจจับวงจรรถยนต์ LD-100

เครื่องตรวจจับวงจร LD-102 พร้อมรับประกัน

คําอธิบายสินค้า

JUTAI เครื่องตรวจจับลูปช่องเดียว LD-100 LD-102

ด้วยความก้าวหน้าอย่างต่อเนื่องของการก่อสร้างเมืองอัจฉริยะสมัยใหม่ การจัดการการจราจรในเมืองที่ได้รับการปรับปรุง การทำงานของจุดเข้าใช้งานแบบไร้คนขับ และการรักษาความปลอดภัยอัจฉริยะในพื้นที่สาธารณะ ได้กลายเป็นทิศทางหลักในการยกระดับธรรมาภิบาลในเมือง ในฐานะส่วนประกอบการตรวจจับพื้นฐานที่เติบโตเต็มที่และมีเสถียรภาพมากที่สุดภายในการรับรู้การจราจรและระบบการจัดการยานพาหนะ เครื่องตรวจจับยานพาหนะแบบวนซ้ำมีการทำงานที่เชื่อถือได้ตลอด 24 ชั่วโมง ความต้านทานที่แข็งแกร่งต่อการรบกวนจากสิ่งแวดล้อม และความแม่นยำในการตรวจจับสูง นำไปสู่ขอบเขตการใช้งานที่ขยายออกไปในการก่อสร้างในเมืองสมัยใหม่

มีการติดตั้งอย่างกว้างขวางที่ทางเข้าและออกของลานจอดรถอัจฉริยะในอาคารพาณิชย์ในเมือง ชุมชนที่อยู่อาศัย และอาคารสำนักงาน และยังนำไปใช้อย่างกว้างขวางในหลายสถานการณ์ เช่น การควบคุมสัญญาณไฟจราจรบนถนนในเขตเทศบาล การตรวจจับพื้นที่จอดรถอัจฉริยะริมถนน สถานีเก็บค่าผ่านทางบนทางด่วนและทางหลวงระดับชาติ/จังหวัด การจัดการเส้นทางขนส่งสินค้าในสวนอุตสาหกรรมและโลจิสติกส์ การควบคุมการเชื่อมโยงเสารักษาความปลอดภัยในเมือง สถานีล้างรถอัตโนมัติเต็มรูปแบบ และสายตรวจสอบยานยนต์ ทำหน้าที่เป็นอุปกรณ์พื้นฐานหลักสำหรับการควบคุมการเข้าออกของยานพาหนะอัตโนมัติ การรวบรวมข้อมูลการจราจร และการตั้งเวลาไซต์งานอัจฉริยะ อุปกรณ์เหล่านี้สนับสนุนการดำเนินการที่มีประสิทธิภาพและไร้คนขับของการจราจรในเมืองและการจัดการพื้นที่

ประสิทธิภาพสูงเครื่องตรวจจับลูปช่องเดียวจากจูไตได้รับการปรับให้เหมาะกับความต้องการการใช้งานที่หลากหลายของการก่อสร้างในเมืองสมัยใหม่ สามารถรองรับความต้องการในสถานที่ก่อสร้างที่แตกต่างกัน สภาพแวดล้อมการจ่ายไฟ และการตรวจจับรุ่นยานพาหนะได้อย่างยืดหยุ่น โดยมีความเข้ากันได้กับสถานการณ์ที่โดดเด่นและมีเสถียรภาพในการปฏิบัติงานในระยะยาว โดยให้การสนับสนุนการตรวจจับพื้นฐานที่มั่นคงและเชื่อถือได้สำหรับระบบการจราจรอัจฉริยะในเมืองต่างๆ และโซลูชันการควบคุมการเข้าถึงแบบอัตโนมัติ ช่วยอำนวยความสะดวกในการใช้งานและการดำเนินงานที่มีประสิทธิภาพของการจัดการเมืองอัจฉริยะ

loop detector application

คุณสมบัติ

1. ช่วงตัวเหนี่ยวนำกว้างพิเศษ: 15–2000 μH

เครื่องตรวจจับรองรับช่วงการเหนี่ยวนำลูปกว้างพิเศษที่ 15–2000 μH ทำให้เข้ากันได้กับลูปที่มีขนาด รูปร่าง และจำนวนรอบที่แตกต่างกัน

สามารถตรวจจับยานพาหนะได้หลากหลายประเภทได้อย่างน่าเชื่อถือ รวมถึงรถจักรยานยนต์ รถยนต์นั่งส่วนบุคคล รถตู้ รถบรรทุก ยานพาหนะหนัก และรถพ่วงขนาดยาว ยานพาหนะที่มีความสูงของแชสซีและมวลโลหะต่างกันสามารถตรวจจับได้อย่างแม่นยำ ทำให้เครื่องตรวจจับเหมาะสำหรับทางเข้า ทางออก ถนน และการควบคุมการจราจรที่หลากหลาย

2. รีเลย์พัลส์อิสระและเอาต์พุตรีเลย์การแสดงตน

อุปกรณ์ตรวจจับมีเอาต์พุตรีเลย์อิสระสองตัว: รีเลย์พัลส์และรีเลย์แสดงสถานะ เอาต์พุตแต่ละตัวสามารถเชื่อมต่อกับอุปกรณ์ควบคุมอื่นได้โดยไม่รบกวนอุปกรณ์อื่น

พัลส์รีเลย์ให้สัญญาณกระตุ้นชั่วขณะสำหรับการใช้งาน เช่น การเปิดประตูกั้น การเปิดใช้งานกล้อง หรือการสตาร์ทอุปกรณ์

รีเลย์แสดงสถานะจะส่งสัญญาณการแสดงตนของยานพาหนะอย่างต่อเนื่องสำหรับการใช้งานต่างๆ เช่น การป้องกันการชนกันของสิ่งกีดขวาง และการตรวจจับการใช้รถ

เครื่องตรวจจับหนึ่งตัวจึงสามารถรองรับทั้งการควบคุมทริกเกอร์และการตรวจสอบสถานะอย่างต่อเนื่อง

3. หน่วงเวลารีเลย์การแสดงตนที่ปรับได้

รีเลย์การแสดงตนรองรับการหน่วงเวลาการปล่อยแบบปรับได้ เวลาหน่วงสามารถกำหนดค่าได้ตามปริมาณการรับส่งข้อมูลจริงและข้อกำหนดในการปฏิบัติงาน

ฟังก์ชันนี้ช่วยลดการกระตุ้นที่ผิดพลาดซึ่งเกิดจากยานพาหนะที่ขับตามมาใกล้เกินไป คนเดินถนนที่เข้าสู่พื้นที่ตรวจจับ หรือการรบกวนทางแม่เหล็กไฟฟ้าในระยะสั้น นอกจากนี้ยังรับประกันว่าการปิดแผงกั้นและการทำงานของอุปกรณ์จะราบรื่นยิ่งขึ้น ในขณะเดียวกันก็ลดการสลับซ้ำโดยไม่จำเป็น

4. เวลาแสดงยานพาหนะไม่จำกัด

อุปกรณ์ตรวจจับรองรับเอาต์พุตการแสดงตนของยานพาหนะอย่างต่อเนื่องโดยไม่มีการจำกัดเวลา

เมื่อรถอยู่เหนือวงเป็นระยะเวลานาน รีเลย์แสดงสถานะจะยังคงเปิดใช้งานอยู่และจะไม่รีเซ็ตโดยอัตโนมัติเนื่องจากการหมดเวลา

เหมาะอย่างยิ่งสำหรับพื้นที่บรรทุกของรถบรรทุก การตรวจจับการใช้พื้นที่จอดรถ ยานพาหนะที่เคลื่อนที่ช้าๆ และการใช้งานอื่นๆ ที่ยานพาหนะอาจอยู่ในวงวนเป็นเวลานาน ช่วยป้องกันการปิดสิ่งกีดขวางโดยไม่ได้ตั้งใจหรือการปิดอุปกรณ์โดยไม่คาดคิด

5. การปรับความไว 16 ระดับ

อุปกรณ์ตรวจจับมีระดับความไว 16 ระดับเพื่อการปรับสนามที่แม่นยำ

ความไวสามารถกำหนดค่าได้ตามขนาดลูป ความลึกในการติดตั้ง สภาพแวดล้อมทางแม่เหล็กไฟฟ้า และประเภทยานพาหนะเป้าหมาย

สามารถเลือกความไวที่สูงขึ้นสำหรับรถจักรยานยนต์หรือยานพาหนะขนาดเล็ก ในขณะที่ความไวที่ต่ำกว่าสามารถใช้ได้ในสภาพแวดล้อมที่มีการรบกวนทางไฟฟ้าที่รุนแรงเพื่อลดการกระตุ้นที่ผิดพลาด

6. ASB เพิ่มความไวอัตโนมัติ

ฟังก์ชั่นเพิ่มความไวอัตโนมัติ ABS ในตัวจะเพิ่มความไวหลังจากตรวจพบยานพาหนะและรักษาการตรวจจับการปรากฏตัวของยานพาหนะอย่างต่อเนื่อง

ฟังก์ชันนี้มีประโยชน์อย่างยิ่งสำหรับรถบรรทุก รถพ่วง และยานพาหนะที่มีแชสซีสูงเป็นพิเศษซึ่งมีสัญญาณเหนี่ยวนำโลหะค่อนข้างอ่อน

ช่วยป้องกันการสูญเสียสัญญาณในขณะที่ยานพาหนะกำลังผ่านลูป ทำให้มั่นใจในการตรวจจับที่เสถียรและต่อเนื่องตลอดทางเดินของยานพาหนะทั้งหมด

7. สี่ความถี่ในการทำงานที่เลือกได้

อุปกรณ์ตรวจจับมีความถี่ในการทำงานที่เลือกได้สี่ความถี่

ในการใช้งานที่มีลูปติดกัน หลายเลน ระบบดูอัลลูป หรือพื้นที่จอดรถที่ติดตั้งอย่างใกล้ชิด ลูปใกล้เคียงสามารถตั้งค่าเป็นความถี่ที่แตกต่างกันได้

สิ่งนี้จะช่วยลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้าระหว่างลูปได้อย่างมีประสิทธิภาพ และช่วยป้องกันการกระตุ้นที่ผิดพลาดหรือการตรวจจับที่พลาดในการติดตั้งหลายอุปกรณ์

8. ช่วงพาวเวอร์ซัพพลายกว้าง

อุปกรณ์ตรวจจับมีให้เลือกใช้กับแหล่งจ่ายไฟแรงดันไฟกว้าง:

12–24V เอซี/ดีซี
100–240V เอซี

ช่วยให้สามารถติดตั้งได้โดยตรงในที่จอดรถ สวนอุตสาหกรรม สถานีเก็บค่าผ่านทาง สถานที่ก่อสร้าง และสถานที่อื่นๆ ที่มีเงื่อนไขการจ่ายไฟที่แตกต่างกัน

ไม่จำเป็นต้องมีอุปกรณ์แปลงพลังงานเฉพาะเพิ่มเติม ซึ่งช่วยลดความซับซ้อนและต้นทุนในการติดตั้ง

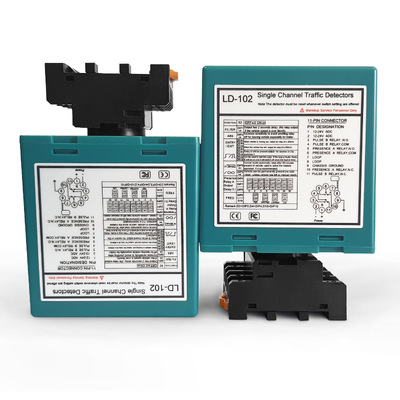

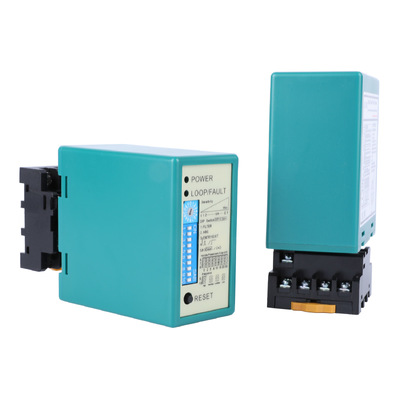

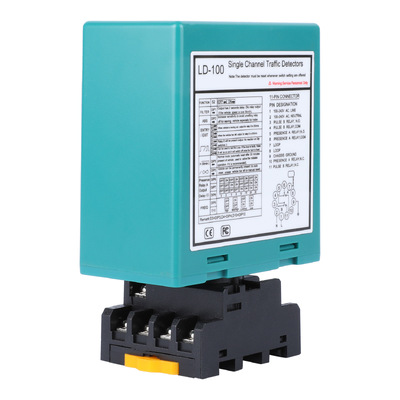

9. การออกแบบฐานปลั๊กอิน

อุปกรณ์ตรวจจับใช้โครงสร้างปลั๊กอินที่ถอดออกได้ซึ่งประกอบด้วยฐานติดตั้งและยูนิตหลัก

สามารถติดตั้งและเดินสายฐานล่วงหน้าได้ ในระหว่างการทดสอบเดินเครื่องหรือการบำรุงรักษา สามารถเสียบยูนิตหลักเข้ากับฐานได้อย่างง่ายดาย

การออกแบบนี้ทำให้การติดตั้ง การเปลี่ยน และการบำรุงรักษาเร็วขึ้น และไม่จำเป็นต้องเชื่อมต่อสายไฟทั้งหมดใหม่เมื่อเปลี่ยนเครื่องตรวจจับ

10. การตั้งค่าพารามิเตอร์สวิตช์ DIP

พารามิเตอร์หลักทั้งหมดได้รับการปรับผ่านสวิตช์ DIP ทางกายภาพ

ไม่จำเป็นต้องใช้คอมพิวเตอร์ ซอฟต์แวร์ หรือเครื่องมือการเขียนโปรแกรม ผู้ติดตั้งสามารถกำหนดค่าความไว ความถี่ในการทำงาน ความล่าช้าของรีเลย์ และการตั้งค่าอื่นๆ ได้อย่างรวดเร็วที่ไซต์งาน

ช่วยลดความยุ่งยากในการทดสอบและลดเวลาในการติดตั้งลงอย่างมาก

11. ไฟ LED แสดงสถานะ

เครื่องตรวจจับมีไฟ LED แสดงสถานะเพื่อการวินิจฉัยข้อผิดพลาดอย่างรวดเร็ว

สถานะตัวบ่งชี้ที่แตกต่างกันจะช่วยให้ผู้ใช้แยกแยะระหว่างข้อบกพร่องของตัวตรวจจับและข้อบกพร่องของวงจรลูป

เจ้าหน้าที่ซ่อมบำรุงสามารถระบุสาเหตุของปัญหาได้อย่างรวดเร็วโดยไม่ต้องตรวจสอบสายไฟทุกเส้นแยกกัน ช่วยลดเวลาในการแก้ไขปัญหาและซ่อมแซม

12. ปุ่มรีเซ็ต

ปุ่มรีเซ็ตในตัวช่วยให้เครื่องตรวจจับรีสตาร์ทอย่างรวดเร็วระหว่างการทดสอบการใช้งานหรือการทำงาน

หากเครื่องตรวจจับค้าง ทำงานผิดปกติ หรือต้องมีการปรับเทียบใหม่ การกดปุ่มรีเซ็ตจะเป็นการคืนการทำงานตามปกติโดยไม่ต้องตัดสายไฟหรือเดินสายไฟใหม่

ทำให้การทดสอบภาคสนามและการกู้คืนข้อผิดพลาดรวดเร็วและมีประสิทธิภาพยิ่งขึ้น

รายละเอียดการแก้ไขข้อบกพร่อง

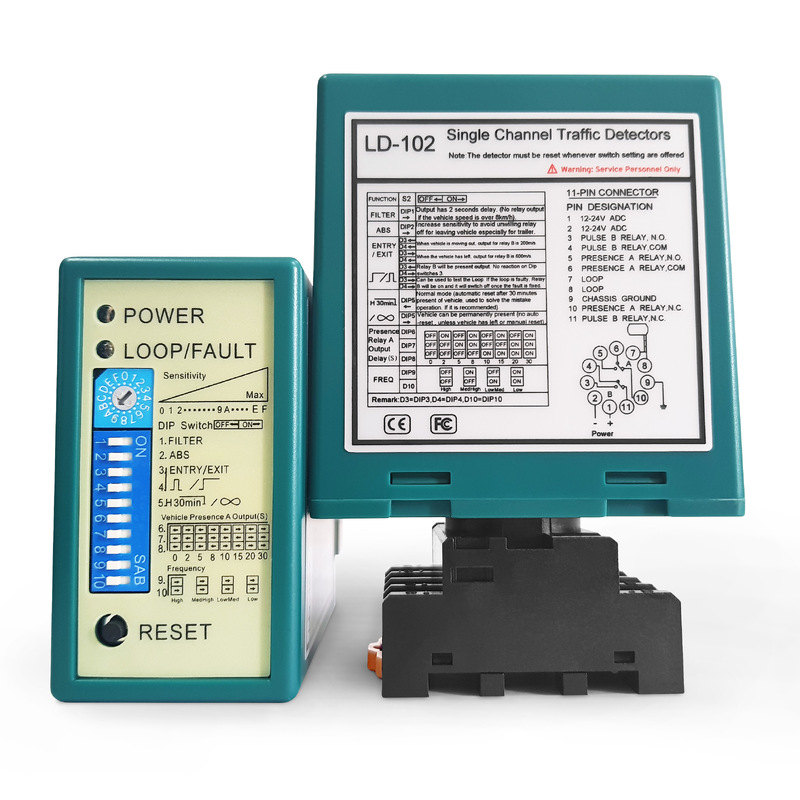

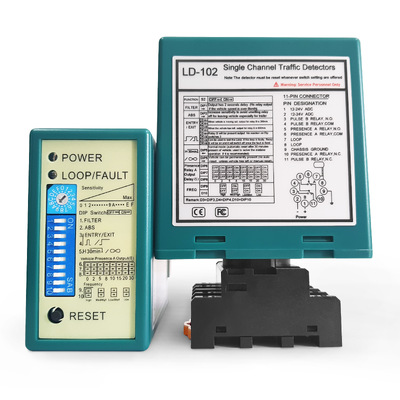

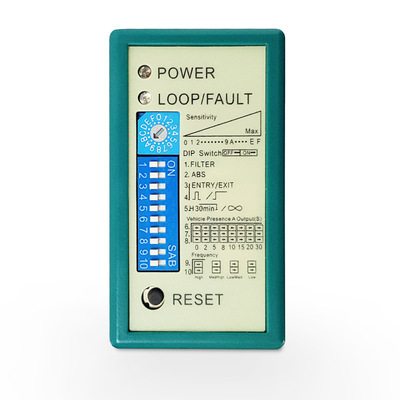

	สถานะตัวบ่งชี้ LED ส่วนบนไฟ LED สีแดงบ่งบอกสถานะกำลังไฟขณะล่างสีเขียวนำบ่งชี้การตรวจจับยานพาหนะและสภาพของลูป ในระหว่างการทำงานปกติ ไฟ LED สีแดงจะยังคงสว่างอยู่ เมื่อยานพาหนะเข้าสู่พื้นที่ตรวจจับ ไฟ LED สีเขียวจะสว่างขึ้น ถ้าไฟ LED สีแดงปิดอยู่ โปรดตรวจสอบแหล่งจ่ายไฟภายนอกหรือฟิวส์ภายใน ถ้าไฟ LED สีเขียวกะพริบระหว่างการติดตั้ง โปรดดูคำแนะนำต่อไปนี้: กระพริบมาตรฐาน:อาจเกิดไฟฟ้าลัดวงจรหรือสายไฟผิดปกติ โปรดตรวจสอบสายไฟและติดตั้งลูปใหม่หากจำเป็น กระพริบอย่างรวดเร็ว:ความเหนี่ยวนำลูปต่ำเกินไป โปรดตั้งค่าสวิตช์ DIP 9 และ 10 เป็นสูง. หากปัญหายังคงอยู่ โปรดเพิ่มจำนวนการวนซ้ำ กระพริบช้าๆ:ความเหนี่ยวนำลูปสูงเกินไป โปรดตั้งค่าสวิตช์ DIP 9 และ 10 เป็นต่ำ. หากปัญหายังคงอยู่ โปรดลดจำนวนรอบการวนซ้ำ
	การปรับความไว SWITCH1 เป็นสวิตช์หมุน 16 ตำแหน่งที่ใช้ปรับความไวในการตรวจจับ การตั้งค่าที่ใช้ได้มีตั้งแต่0–9 และ A–F. โปรดใช้ไขควงปากแบนขนาดเล็กหมุนสวิตช์จนกระทั่งลูกศรชี้ไปที่การตั้งค่าที่ต้องการ ความไวเพิ่มขึ้นเรื่อยๆจาก0 ถึง F: : 0: ความไวต่ำสุด F: ความไวสูงสุด หากตรวจไม่พบยานพาหนะอย่างน่าเชื่อถือ โปรดค่อยๆ เพิ่มความไว หากเกิดการทริกเกอร์ที่ผิดพลาด โปรดลดความไวลง ขอแนะนำให้ปรับระดับทีละระดับและเลือกการตั้งค่าที่เหมาะสมที่สุดตามสภาพไซต์งานจริง
	DIP 1: การยืนยันล่าช้าและการกรองยานพาหนะความเร็วสูง เมื่อไรDIP 1 ถูกตั้งค่าเป็นเปิดเอาท์พุตรีเลย์จะหน่วงเวลาประมาณ2 วินาทีหลังจากตรวจพบยานพาหนะแล้ว ยานพาหนะที่เดินทางเร็วกว่า8 กม./ชมจะไม่กระตุ้นเอาท์พุตรีเลย์ เมื่อยานพาหนะเข้าสู่วงเหนี่ยวนำ ระบบจะไม่เปิดใช้งานรีเลย์ทันที โดยจะรอประมาณ 2 วินาทีและส่งสัญญาณออกเฉพาะเมื่อรถยังคงอยู่ในพื้นที่ตรวจจับแบบวนซ้ำ ฟังก์ชันนี้ช่วยกรองยานพาหนะที่เคลื่อนที่เร็วหรือยานพาหนะที่ผ่านไปช่วงสั้น ๆ ช่วยลดการกระตุ้นที่ผิดพลาด นอกจากนี้ยังช่วยให้แน่ใจว่ายานพาหนะได้ชะลอความเร็ว หยุด หรือถึงตำแหน่งที่กำหนด ก่อนที่จะเปิดใช้งานอุปกรณ์ เช่น ประตูกั้น กล้อง หรือระบบชั่งน้ำหนัก ฟังก์ชันนี้เหมาะสำหรับทางเข้าที่จอดรถ สถานีเก็บค่าผ่านทาง พื้นที่ตรวจสอบยานพาหนะ สะพานชั่งน้ำหนัก และการใช้งานอื่นๆ ที่ต้องการการยืนยันยานพาหนะความเร็วต่ำ
	DIP 2: ASB — เพิ่มความไวอัตโนมัติ เมื่อไรDIP 2 ถูกตั้งค่าเป็นเปิด, ที่เพิ่มความไวอัตโนมัติ (ASB)เปิดใช้งานฟังก์ชันแล้ว หลังจากตรวจพบยานพาหนะในขั้นต้น เครื่องตรวจจับจะเพิ่มความไวโดยอัตโนมัติเพื่อรักษาการตรวจจับการมีอยู่ของยานพาหนะให้คงที่ ฟังก์ชันนี้ช่วยป้องกันการสูญเสียการตรวจจับเมื่อยานพาหนะที่มีโปรไฟล์แชสซีสูงหรือไม่สม่ำเสมอผ่านวงจร โดยเฉพาะรถบรรทุก รถพ่วง และรถกึ่งพ่วง โปรดทราบว่าการเปิดใช้งาน ASB อาจลดความเร็วในการตอบสนองการตรวจจับลงเล็กน้อย
	DIP 3 และ DIP 4: โหมดเอาต์พุตรีเลย์ B กรมทรัพย์สินทางปัญญา 3 และกรมทรัพย์สินทางปัญญา 4ใช้เพื่อกำหนดค่าโหมดการทำงานของรีเลย์บี. DIP 3 ปิด / DIP 4 ปิด — เอาท์พุตพัลส์เข้า รีเลย์ B สร้างชีพจรชั่วขณะเมื่อมียานพาหนะเข้าสู่วงจรการเหนี่ยวนำ. โหมดนี้เหมาะสำหรับการเปิดใช้งานสิ่งกีดขวาง การจับภาพการเข้า และการนับยานพาหนะ. เปิด DIP 3 / ปิด DIP 4 — ออกจากเอาต์พุตพัลส์ รีเลย์ B สร้างชีพจรชั่วขณะเมื่อมียานพาหนะออกจากวงเหนี่ยวนำ. โหมดนี้เหมาะสำหรับการจับภาพทางออก การนับเวลาออกเดินทาง และฟังก์ชันที่กระตุ้นการออกอื่นๆ. DIP 3 ปิด / DIP 4 เปิด — เอาต์พุตการแสดงตน รีเลย์ B ยังคงอยู่เปิดใช้งานในขณะที่มียานพาหนะอยู่บนวงและรีเซ็ตหลังจากรถออก โหมดนี้เหมาะสำหรับการป้องกันการบดขยี้สิ่งกีดขวาง การยืนยันการมีอยู่ของยานพาหนะ และการใช้งานเปิดประตูค้างไว้. เปิด DIP 3 / เปิด DIP 4 — รีเลย์ B ปิดใช้งาน เท่านั้นรีเลย์ กให้ผลลัพธ์ในขณะที่รีเลย์ B ถูกปิดใช้งาน. โหมดนี้เหมาะกับการใช้งานที่ต้องการเอาต์พุตรีเลย์เดียว.
	DIP 5: โหมดการแสดงตนของยานพาหนะ กรมทรัพย์สินทางปัญญา 5ใช้เพื่อกำหนดค่าโหมดการตรวจจับการมีอยู่ของยานพาหนะ DIP 5 ON — โหมดการแสดงตนถาวร เครื่องตรวจจับจะรักษาเอาต์พุตการแสดงตนของยานพาหนะอย่างต่อเนื่องในขณะที่รถยังคงวนเวียนอยู่ เอาต์พุตจะรีเซ็ตหลังจากที่รถออกแล้วเท่านั้น โหมดนี้เหมาะสำหรับการป้องกันการบดขยี้สิ่งกีดขวาง การควบคุมการเปิดประตูค้าง และการตรวจจับยานพาหนะในระยะยาว. ปิด DIP 5 — โหมดการแสดงตนแบบจำกัด หากยานพาหนะยังคงอยู่เหนือลูปเกินระยะเวลาที่ตั้งไว้ อุปกรณ์ตรวจจับจะรีเซ็ตโดยอัตโนมัติและถือว่าลูปนั้นไม่มีคนอยู่ โหมดนี้จะช่วยลดการทำงานที่ไม่พึงประสงค์ซึ่งเกิดจากการมีรถอยู่เป็นเวลานานหรือการรบกวนจากสิ่งแวดล้อม สำหรับการใช้งานมาตรฐานแนะนำให้ตั้งค่าDIP 5 เป็นปิด.
	DIP 6, DIP 7 และ DIP 8: รีเลย์ A หน่วงเวลาการเปิดตัว กรมทรัพย์สินทางปัญญา 6, กรมทรัพย์สินทางปัญญา 7 และกรมทรัพย์สินทางปัญญา 8ใช้เพื่อกำหนดระยะเวลารีเลย์ A ยังคงทำงานอยู่หลังจากที่รถออกจากวงจรเหนี่ยวนำ. รีเลย์จะรีเซ็ตโดยอัตโนมัติเมื่อพ้นเวลาหน่วงที่เลือกไว้ การตั้งค่าการหน่วงเวลาที่ใช้ได้: ปิด / ปิด / ปิด: 0 วินาที เปิด/ปิด/ปิด: 2 วินาที ปิด / เปิด / ปิด: 5 วินาที เปิด/เปิด/ปิด: 8 วินาที ปิด / ปิด / เปิด: 10 วินาที เปิด / ปิด / เปิด: 15 วินาที ปิด / เปิด / เปิด: 20 วินาที เปิด / เปิด / เปิด: 30 วินาที ฟังก์ชั่นนี้เหมาะสำหรับการปิดสิ่งกีดขวางล่าช้า, การควบคุมการเปิดประตูค้างไว้, การผ่านของยานพาหนะอย่างต่อเนื่องและแอปพลิเคชันที่ต้องการเวลาตอบสนองเพิ่มเติมสำหรับกล้อง ตัวควบคุม หรืออุปกรณ์เชื่อมต่ออื่นๆ
	DIP 9 และ DIP 10: การตั้งค่าความถี่ในการทำงาน กรมทรัพย์สินทางปัญญา 9 และกรมทรัพย์สินทางปัญญา 10ใช้เพื่อปรับความถี่การทำงานของวงเหนี่ยวนําภายในช่วงประมาณ40–80 กิโลเฮิรตซ์. ปิด DIP 9 / ปิด DIP 10 — ความถี่สูง เปิด DIP 9 / ปิด DIP 10 — ความถี่ปานกลาง-สูง DIP 9 ปิด / DIP 10 เปิด — ความถี่ปานกลาง-ต่ำ DIP 9 ON / DIP 10 ON — ความถี่ต่ำ เมื่อมีการติดตั้งลูปที่มีขนาดใกล้เคียงกันตั้งแต่สองลูปขึ้นไปไว้ใกล้กัน โปรดตั้งค่าลูปที่อยู่ติดกันเป็นความถี่การทำงานที่แตกต่างกัน. ซึ่งจะช่วยป้องกันcrosstalk และการแทรกแซงซึ่งกันและกันทำให้มั่นใจในการตรวจจับยานพาหนะที่เสถียรและเชื่อถือได้
	ปุ่ม RESET: การรีเซ็ตและการปรับเทียบด้วยตนเอง บิวท์อินปุ่มรีเซ็ตช่วยให้ตัวตรวจจับลูปรีสตาร์ทและเริ่มต้นใหม่ได้อย่างรวดเร็วระหว่างการทดสอบการใช้งานหรือการทำงาน กดปุ่ม RESET เมื่อเครื่องตรวจจับทำงานผิดปกติ ไม่ตอบสนอง หรือต้องมีการปรับเทียบใหม่ วิธีนี้จะทำให้การทำงานกลับมาเป็นปกติโดยไม่ต้องถอดแหล่งจ่ายไฟหรือเดินสายไฟใหม่ หลังจากเปลี่ยนความถี่ในการใช้งานแล้วกรมทรัพย์สินทางปัญญา 9 และกรมทรัพย์สินทางปัญญา 10โปรดกดปุ่ม RESET เพื่อใช้การตั้งค่าใหม่และอนุญาตให้เครื่องตรวจจับเรียนรู้พารามิเตอร์ลูปปัจจุบันอีกครั้ง ฟังก์ชันนี้ทำให้การทดสอบการทำงานที่ไซต์งาน การปรับพารามิเตอร์ และการกู้คืนข้อผิดพลาดรวดเร็วและมีประสิทธิภาพยิ่งขึ้น

แอปพลิเคชัน

แผงกั้นที่จอดรถ, LPR, เครื่องจำหน่ายตั๋ว/ บัตร ทริกเกอร์การจับภาพกล้อง LPR ลดสแนปชอตที่ไม่ถูกต้อง โต้ตอบกับเครื่องจำหน่ายตั๋ว: อนุญาตให้รับบัตร/ชำระเงินเมื่อรถมาถึงเท่านั้น ยกประตูกั้นโดยอัตโนมัติ ประตูลดอัตโนมัติเมื่อรถผ่านไป การป้องกันการชนด้วยเครื่องตรวจจับแบบลูปใต้แขนกั้น ตรวจจับยานพาหนะที่ชนท้ายรถเพื่อป้องกันการหลีกเลี่ยงค่าโดยสาร กรองคนเดินถนนและยานพาหนะที่ไม่ใช่ยานยนต์เพื่อหลีกเลี่ยงสิ่งกระตุ้นที่ผิดพลาด นับรถเข้าและออก
ประตูอุตสาหกรรม เปิดประตูอุตสาหกรรมโดยอัตโนมัติเมื่อรถขับข้ามวง เปิดประตูค้างไว้ในขณะที่รถอยู่ในโซนตรวจจับ ปิดประตูอัตโนมัติโดยหน่วงเวลาหลังจากรถออกจนสุด ระบบป้องกันการชน: หยุดการลงประตูหากรถยังอยู่ข้างใต้ กำจัดการเปิดใช้งานที่ผิดพลาดซึ่งเกิดจากคนเดินถนนหรือรถเข็น
ประตูบานเลื่อน, ประตูอัตโนมัติ สั่งงานประตูบานเลื่อนให้เปิดอัตโนมัติเมื่อรถผ่านวง เปิดประตูค้างไว้ตราบเท่าที่ยานพาหนะยังอยู่ในระยะการตรวจจับ ประตูบานเลื่อนปิดอัตโนมัติ ปรับหน่วงเวลาได้ หลังจากที่รถออกจนสุด ความปลอดภัยในการป้องกันการชน: หยุดการปิดประตูชั่วคราวหากยังตรวจพบยานพาหนะ ป้องกันการเปิดผิดที่เกิดจากคนเดินถนน จักรยาน หรือเกวียน เชื่อมโยงกับกล้องป้ายทะเบียนเพื่อเปิดใช้งานการถ่ายภาพสแนปช็อต
สัญญาณไฟจราจร ตรวจจับยานพาหนะบนเลนเดียวเพื่อขอไฟเขียว เรียกจับภาพวิ่งฝ่าไฟแดงที่เส้นหยุด นับยานพาหนะสำหรับสถิติการจราจรขั้นพื้นฐาน รองรับการปรับเวลาสีเขียวแบบปรับตัวขั้นพื้นฐาน ข้ามระยะสีเขียวสำหรับเลนว่างเพื่อเพิ่มประสิทธิภาพ ส่งสัญญาณรีเลย์ไปยังตัวควบคุมสัญญาณและกล้อง
เสา กระตุ้นให้โคมไฟสนามลดระดับลงโดยอัตโนมัติเมื่อรถมาถึง ชะลอการยกเสาขึ้นใหม่หลังจากที่ยานพาหนะออกจากโซนตรวจจับจนสุด ป้องกันการชน: หยุดการขึ้นเสาหากรถอยู่ใต้ท้องรถ กรองคนเดินถนนและยานพาหนะที่ไม่ใช่ยานยนต์เพื่อหลีกเลี่ยงการเปิดใช้งานที่ผิดพลาด ส่งสัญญาณรีเลย์เพื่อเชื่อมต่อกับระบบควบคุมโคมไฟสนาม เหมาะกับจุดเข้าใช้งานโคมไฟสนามแบบช่องทางเดียวพร้อมโซนการตรวจจับหนึ่งโซน
รถเตียงสูง ใช้ในการตรวจจับยานพาหนะที่มีเตียงสูง ใช้ในลานจอดรถ ถนน โรงงาน โกดัง การเพิ่มความไวอัตโนมัติ (ASB) ช่วยให้มั่นใจในการตรวจจับยานพาหนะที่มีเตียงสูงได้อย่างน่าเชื่อถือ เช่นรถบัสและรถบรรทุก
ฯลฯ เรียกใช้เสาอากาศ ETC เพื่อเริ่มเก็บค่าผ่านทางเมื่อรถเข้ามา ควบคุมประตูกั้นให้ลดลงอัตโนมัติเมื่อรถผ่าน ให้การป้องกันการชนโดยเปิดประตูทิ้งไว้หากรถยังเหลืออยู่ นับรถที่ผ่านเพื่อสถิติการจราจรและการกระทบยอดค่าผ่านทาง กรองคนเดินถนนและยานพาหนะที่ไม่ใช่ยานยนต์เพื่อหลีกเลี่ยงการทำธุรกรรมที่ผิดพลาด ส่งสัญญาณรีเลย์ไปยังอินเทอร์เฟซกับตัวควบคุมเลน ETC
ระบบชั่งน้ำหนัก ทริกเกอร์ระบบแท่นชั่งน้ำหนักให้สตาร์ทอัตโนมัติเมื่อรถมาถึง ตรวจสอบว่ายานพาหนะอยู่บนเครื่องชั่งอย่างสมบูรณ์เพื่อผลลัพธ์การชั่งน้ำหนักที่แม่นยำ รีเซ็ตอุปกรณ์ชั่งน้ำหนักหลังจากที่รถออกจากรถจนสุดเพื่อใช้ครั้งต่อไป เชื่อมต่อกับประตูกั้นเพื่อปล่อยน้ำหนักโพสต์ของยานพาหนะ นับยานพาหนะที่ชั่งน้ำหนักเพื่อบันทึกธุรกรรมและสถิติ กรองคนเดินถนนและยานพาหนะที่ไม่ใช่ยานยนต์เพื่อหลีกเลี่ยงสิ่งกระตุ้นที่ผิดพลาด

ขนาดและขนาดบรรจุภัณฑ์

การผลิต

การรับรอง

vehicle loop detector

ซีรี่ส์ผลิตภัณฑ์

แอลดี-100	แอลดี-102	แอลดี-200	แอลดี-202	JTHT-11
ช่องเดียว 100-240 โวลต์กระแสสลับ	ช่องเดียว 12-24 โวลต์ เอซี/ดีซี	ช่องสัญญาณคู่ 100-240 โวลต์กระแสสลับ	ช่องสัญญาณคู่ 12-24 โวลต์ เอวี/ดีซี	สายห่วง คอยล์เทฟลอน 305 ม
