เครื่องตรวจจับห่วงกั้นความปลอดภัย | ช่องสัญญาณคู่ ป้องกันการฉก & การเข้า/ออกที่ทนทานและปลอดภัย

สิ่งกีดขวางและประตูอัตโนมัติเป็นสิ่งจำเป็นสำหรับการควบคุมการเข้าถึงและการจัดการการไหลเวียนของการจราจรในโรงงานจำนวนนับไม่ถ้วน ตั้งแต่โรงจอดรถไปจนถึงพื้นที่อุตสาหกรรม อย่างไรก็ตาม การปฏิบัติงานต้องให้ความสำคัญกับความปลอดภัยเหนือสิ่งอื่นใด การปิดโดยไม่ได้ตั้งใจอาจนำไปสู่ความเสียหายของยานพาหนะ การบาดเจ็บ และความรับผิดที่มีค่าใช้จ่ายสูง JUTAI Dual Channel Safety Barrier Loop Detector ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะเพื่อลดความเสี่ยงเหล่านี้ โดยให้คุณสมบัติด้านความปลอดภัยที่ได้รับการปรับปรุง ความทนทานที่แข็งแกร่ง และการควบคุมที่เชื่อถือได้สำหรับจุดเข้าและออกที่ปลอดภัย

ป้องกันอุบัติเหตุจากการหนีบด้วยลอจิก Dual Channel ขั้นสูง

ข้อได้เปรียบด้านความปลอดภัยหลักอยู่ที่เทคโนโลยีสองช่องทาง แตกต่างจากระบบลูปเดียวพื้นฐาน อุปกรณ์ตรวจจับนี้ใช้ลูปอุปนัยอิสระสองลูปและลอจิกที่ซับซ้อน โดยทั่วไปแล้วช่องทางหนึ่งจะจัดการการเปิดใช้งานหรือการเปิดแผงกั้นหลัก ในขณะที่ช่องที่สองทำหน้าที่เป็นวงจรแสดงความปลอดภัยโดยเฉพาะ การกำหนดค่านี้ช่วยให้ระบบตรวจจับได้อย่างน่าเชื่อถือว่ายานพาหนะยังอยู่ในเส้นทางของแผงกั้นหรือไม่ ซึ่งจะช่วยป้องกันไม่ให้ประตูหรือแขนกั้นปิดก่อนเวลาอันควร ฟังก์ชันป้องกันการหนีบที่สำคัญนี้ ซึ่งขับเคลื่อนโดยเทคโนโลยีการตรวจจับที่แม่นยำของ JUTAI ช่วยลดความเสี่ยงของการเกิดอุบัติเหตุได้อย่างมาก และเพิ่มความมั่นใจให้กับผู้ใช้ที่จุดเชื่อมต่อของคุณ

สร้างขึ้นเพื่ออายุการใช้งานที่ยืนยาว: ประสิทธิภาพที่ทนทานทั้งวันทั้งคืน

จุดควบคุมการเข้าถึงมักเผชิญกับการใช้งานหนักและการสัมผัสกับสภาพอากาศที่แตกต่างกัน JUTAI Dual Channel Loop Detector สร้างขึ้นโดยคำนึงถึงความทนทาน การออกแบบที่แข็งแกร่งช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้แม้ในสภาพแวดล้อมกลางแจ้งหรืออุตสาหกรรมที่มีความต้องการสูง สร้างขึ้นจากวัสดุคุณภาพและได้รับการออกแบบทางวิศวกรรมเพื่อให้มีความยืดหยุ่น ทนทานต่อการใช้งานหนักในแต่ละวัน ลดเวลาหยุดทำงานและความต้องการในการบำรุงรักษา การมุ่งเน้นที่ความทนทานทำให้มั่นใจได้ว่าระบบความปลอดภัยของคุณยังคงทำงานและมีประสิทธิผลในระยะยาว โดยให้การป้องกันที่สม่ำเสมอและการควบคุมการเข้าใช้งานอย่างต่อเนื่อง

การเข้าและออกที่ปลอดภัย: การควบคุมที่เชื่อถือได้ในส่วนที่สำคัญ

นอกเหนือจากการป้องกันอุบัติเหตุแล้ว เครื่องตรวจจับสองช่องทางนี้ยังมีส่วนช่วยรักษาความปลอดภัยโดยรวมของไซต์อีกด้วย ระบบสองวงให้การยืนยันการมีอยู่และทางเดินของยานพาหนะที่เชื่อถือได้มากกว่าเมื่อเปรียบเทียบกับการตั้งค่าวงเดียว ความแม่นยำในการตรวจจับที่ได้รับการปรับปรุงนี้ช่วยให้แน่ใจว่าสิ่งกีดขวางทำงานอย่างถูกต้องสำหรับการเข้าและออกที่ได้รับอนุญาต ช่วยป้องกันปัญหาต่างๆ เช่น การปิดท้ายหรือการพยายามผ่านโดยไม่ได้รับอนุญาต ด้วยการมอบลอจิกการตรวจจับยานพาหนะที่เชื่อถือได้ เครื่องตรวจจับ JUTAI จะผสานรวมเข้ากับระบบควบคุมการเข้าใช้งานของคุณได้อย่างราบรื่น เสริมการทำงานที่ปลอดภัย และให้คุณควบคุมผู้ที่เข้าและออกจากสถานที่ของคุณได้ดียิ่งขึ้น

ลงทุนในความปลอดภัยและการรักษาความปลอดภัยกับ JUTAI

อย่าประนีประนอมกับความปลอดภัยที่แผงกั้นและประตูอัตโนมัติของคุณ JUTAI Dual Channel Loop Detector มอบการป้องกันการหนีบ ความทนทานยาวนาน และตรรกะการควบคุมการเข้าถึงที่ปลอดภัยที่คุณต้องการ ปกป้องผู้คน ป้องกันความเสียหาย และรับประกันการดำเนินงานที่เชื่อถือได้ด้วยโซลูชันที่เชื่อถือได้

คุณสมบัติ

• 1. ช่วงการตรวจจับ 15-2000 μh
  • ตัวตรวจจับลูปรองรับช่วงการตรวจจับที่กว้างตั้งแต่ 15 µH ถึง 2000 µH ซึ่งรองรับขนาดลูปและการกำหนดค่าต่างๆ สำหรับการใช้งานที่หลากหลายในสถานการณ์การตรวจจับการรับส่งข้อมูลที่แตกต่างกัน
  • ช่วงการตรวจจับที่กว้างช่วยให้เครื่องตรวจจับแบบลูปของเราตรวจจับยานพาหนะ รถจักรยานยนต์ รถยนต์ รถบรรทุกที่ยาวเป็นพิเศษ รถโดยสาร และอื่นๆ ทุกชนิด

• 2. ด้านกะทัดรัด
  • ตัวเครื่องขนาดกะทัดรัดและได้รับการออกแบบทางวิศวกรรมมาอย่างดีผสมผสานข้อกำหนดทางอุตสาหกรรมทั้งหมดในด้านคุณสมบัติและฟังก์ชันการทำงาน ช่วยให้เครื่องตรวจจับนี้สามารถรวมเข้ากับระบบตรวจจับการจราจรที่มีอยู่ได้

• 3. ความสามารถในการวินิจฉัยและไฟ LED
  • ความสามารถในการวินิจฉัยที่ครอบคลุมช่วยให้สามารถวินิจฉัยลูปและปัญหาการติดตั้งได้อย่างแม่นยำ และแสดงผ่านสถานะ LED เพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดและลดเวลาหยุดทำงาน

• 4. เวลาแสดงตนที่เลือกได้
  • สามารถเลือกเอาต์พุตของรีเลย์แสดงสถานะเพื่อจำกัดเอาต์พุตการตรวจจับให้มีเวลาคงที่ (มากกว่า 30 นาที) ในขณะที่ยานพาหนะยังคงอยู่ในวงวน ทำให้มีความยืดหยุ่นในการจัดการการจราจร

• 5. เพิ่มความไวอัตโนมัติ (ASB)
  • คุณสมบัตินี้สามารถตรวจจับรถบรรทุกและรถพ่วงขนาดใหญ่รวมกันและยานพาหนะที่มีเตียงสูงได้อย่างน่าเชื่อถือ โดยการเพิ่มความไวให้สูงสุดโดยอัตโนมัติเมื่อตรวจจับยานพาหนะ เพื่อให้มั่นใจในการระบุตัวตนที่แม่นยำ

• 6. การชดเชยการดริฟท์สภาพแวดล้อมอัตโนมัติ
  • เครื่องตรวจจับแบบลูป (หรือเซ็นเซอร์อื่นๆ) จะปรับและปรับเทียบตัวเองโดยอัตโนมัติตามการเปลี่ยนแปลงของสภาพแวดล้อม โดยคงความแม่นยำและเสถียรภาพในการตรวจจับไว้ แม้ว่าสภาพอากาศและปัจจัยด้านสิ่งแวดล้อมจะเปลี่ยนแปลงไปก็ตาม

• 7. 17 การตั้งค่าสวิตช์ดิป
  • การออกแบบสวิตช์แบบจุ่มบนเปลือกทำให้การตั้งค่าตัวตรวจจับลูปง่ายขึ้นและชัดเจนยิ่งขึ้น ซึ่งเป็นมิตรกับผู้ใช้มาก ผู้ใช้สามารถตั้งค่าฟังก์ชันทั้งหมดก่อนแล้วจึงติดตั้งตัวตรวจจับลูป

• 8. Dual Channels ทำงานแบบร่วมมือกันหรือแบบอิสระ
  • เครื่องตรวจจับลูปช่องสัญญาณคู่สามารถใช้เป็นเวอร์ชันช่องสัญญาณเดียวได้ 2 ช่อง รองรับช่องตรวจจับอิสระ 2 ช่อง
  • นอกจากนี้ เครื่องตรวจจับลูปยังช่วยให้ตรวจสอบหลายลูปได้พร้อมกัน มีความสามารถในการรับรู้ทิศทางในการใช้งานแบบช่องสัญญาณเดียว เพิ่มความยืดหยุ่นและความแม่นยำในการตรวจจับยานพาหนะ

• 9. การป้องกันการรบกวนสัญญาณรบกวน
  • ด้วยสวิตช์ดิป ความถี่ของเครื่องตรวจจับลูปสามารถปรับได้เพื่อป้องกันสัญญาณรบกวนครอสทอล์คที่เกิดจากการติดตั้งคอยล์ลูปสองตัวใกล้เกินไป





---



การเชื่อมต่อ







โหมดการทำงาน

อุปกรณ์ตรวจจับซีรีส์ LD-200 อาจได้รับการกำหนดค่าสำหรับโหมดใดโหมดหนึ่งต่อไปนี้:

โหมดการแสดงตน	โหมดพัลส์
โหมดการแสดงตนลอจิก AB (การทำงานของสิ่งกีดขวาง)	โหมดพัลส์ AB Logic (ลอจิกการนับ)

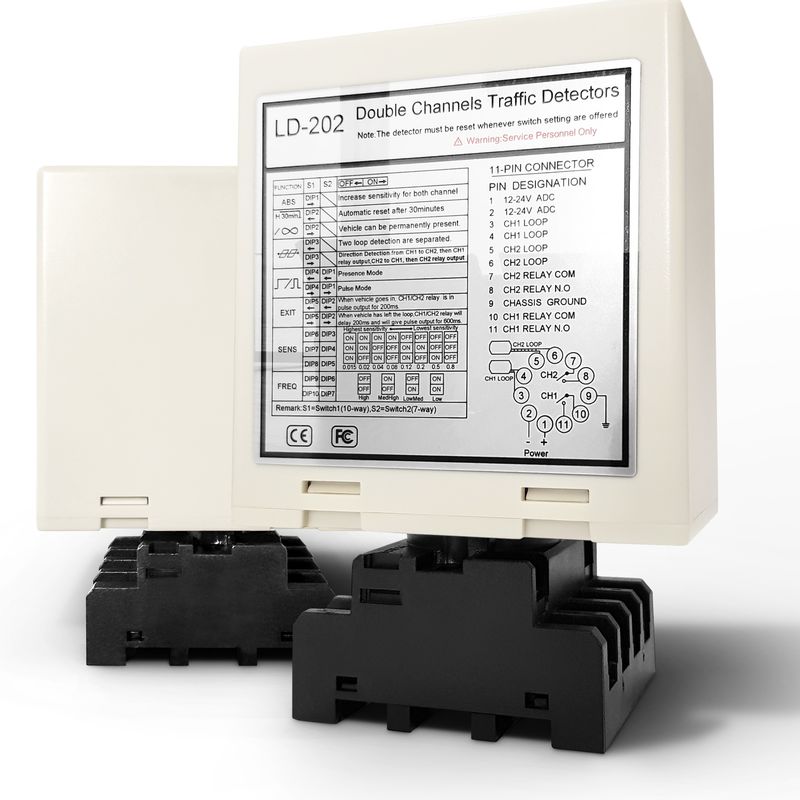

บ่งชี้และสลับ

❀Power Led: ไฟ LED สีแดงแสดงว่า "เปิดเครื่อง"

• CH1 การตรวจจับ LED: เปิดอย่างต่อเนื่อง: บ่งชี้การตรวจจับยานพาหนะ

• กะพริบช้าๆ: แสดงว่าลูปลัดวงจรหรือจำนวนการบิดหลังลูปไม่เพียงพอ

• กะพริบเร็ว: แสดงว่าลูปเป็นวงจรเปิดหรือบิดมากเกินไปหลังลูป

• CH2 การตรวจจับ LED: เปิดอย่างต่อเนื่อง: บ่งชี้การตรวจจับยานพาหนะ

• กะพริบช้าๆ: แสดงว่าลูปลัดวงจรหรือจำนวนการบิดหลังลูปไม่เพียงพอ

• กะพริบเร็ว: แสดงว่าลูปเป็นวงจรเปิดหรือบิดมากเกินไปหลังลูป

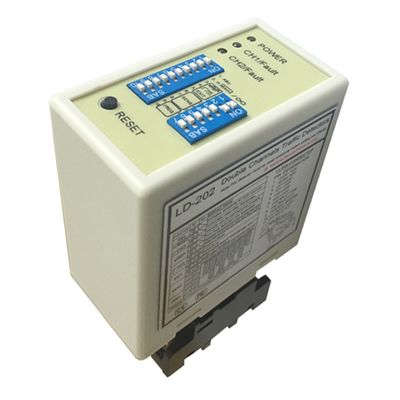

❀การเลือกความไว

• ความไวและความถี่ของลูปสามารถปรับได้โดยสวิตช์ดิป 7 ทิศทางและการตั้งค่าสวิตช์ดิป 10 ทิศทาง

• ผู้ใช้สามารถเลือกการตั้งค่าที่แตกต่างกันได้ 8 แบบโดยเปลี่ยนการตั้งค่าของดิปสวิตช์เป็นโหมดต่างๆ เช่นเดียวกับในตารางการตั้งค่าดิปสวิตช์ด้านล่าง ดิปสวิตช์ 6, 7 และ 8 สำหรับการเลือกความไว CH1 โดย 0.8 คือความไวน้อยที่สุด และ 0.015 คือความไวมากที่สุด

• ดิปสวิตช์ 3, 4 และ 5 สำหรับการเลือกความไวของ CH2 โดยที่ 0.8 คือความไวน้อยที่สุด และ 0.015 คือความไวสูงสุด







❀Switch1=S1:การเลือกฟังก์ชั่นวนช่อง 1 (สวิตช์จุ่ม 10 ทาง)

• (สวิตช์ 1) เพิ่มความไวพิเศษ DIP1 และ DIP2 สำหรับตัวอย่างทั้งสอง (ทั้งสองช่อง)











• (Switch1=S1)D3,D4,D5 และ(Switch2=S2)D1,D2 การตั้งค่าฟังก์ชั่นพิเศษ(Mode1,2,3 ทิศทางการตรวจจับ Mode4,5,6 โหมดปกติ, การตรวจจับลูปสองอันจะถูกแยกออกจากกัน)







• (Switch1=S1)D6 & D7 & D8 และ (Switch2=S2)D3 & D4 & D5 การตั้งค่าการเลือกความไว CH1 และ CH2(ตัวเลือกแปดระดับ)







• (Switch1=S1)D9 & D10 และ (Switch2=S2)D6,D7 การตั้งค่าความถี่ (20 K ถึง 100 KHz)

ปุ่มรีเซ็ต: โปรดทราบ: จะต้องรีเซ็ต LD-200 ทุกครั้งที่มีการเปลี่ยนแปลงการตั้งค่ากับสวิตช์ Dip







การติดตั้งแบบวนซ้ำ

ห่วงถูกปิดผนึกโดยใช้สารประกอบอีพ๊อกซี่สีดำ "เซ็ตตัวเร็ว" หรือมาสติกน้ำมันดินร้อนเพื่อให้กลมกลืนกับพื้นผิวถนน



เมื่อติดตั้ง โปรดเก็บปลั๊กและเต้ารับผลิตภัณฑ์ไว้ในแนวตั้ง







การแก้ไขปัญหา







---



ซีรี่ส์ผลิตภัณฑ์

แอลดี-100	แอลดี-102	แอลดี-200	แอลดี-202	JTHT-11
ช่องเดียว 100-240 โวลต์กระแสสลับ	ช่องเดียว 12-24 โวลต์ เอซี/ดีซี	ช่องสัญญาณคู่ 100-240 โวลต์กระแสสลับ	ช่องสัญญาณคู่ 12-24 โวลต์ เอวี/ดีซี	สายห่วง คอยล์เทฟลอน 305 ม
LCR-MT
มัลติมิเตอร์





---
