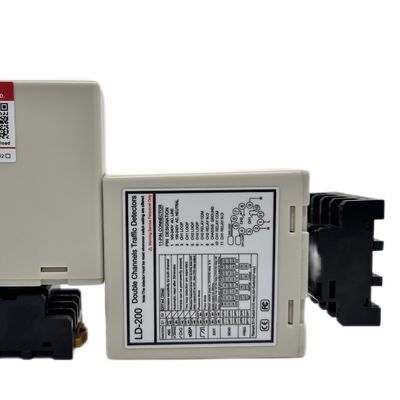

เครื่องตรวจจับลูป Dual Channel | การตรวจจับทิศทาง & ความไวสูง & การเพิ่มความไวอัตโนมัติ (ASB)

ที่JUTAI เครื่องตรวจจับลูปสองช่องสัญญาณ(รุ่น LD-200/LD-202) กำหนดมาตรฐานใหม่สำหรับการรับส่งข้อมูลขั้นสูงและการควบคุมการเข้าถึงโดยการบูรณาการอย่างราบรื่นการตรวจจับทิศทาง,ความไวสูงเป็นพิเศษ, และประสิทธิภาพการเพิ่มประสิทธิภาพด้วยตนเอง. ออกแบบมาเพื่อความเป็นเลิศในสภาพแวดล้อมที่ซับซ้อนสถาปัตยกรรมสองช่องทางวิเคราะห์ทิศทางการเคลื่อนที่ของยานพาหนะ (ทางเข้า/ออก) อย่างอิสระด้วยเวลาแฝง <1 วินาที ทำให้สามารถจัดการการไหลของการจราจรได้อย่างแม่นยำที่ทางแยก ประตูเก็บค่าผ่านทาง และสิ่งอำนวยความสะดวกที่ปลอดภัย เครื่องตรวจจับการปรับความไว 16 ระดับ (0-F)ช่วยให้มั่นใจได้ถึงการตรวจจับที่แม่นยำทั่วทั้งช่วงตัวเหนี่ยวนำ 20–2000μH, รวบรวมทุกอย่างตั้งแต่มอเตอร์ไซค์ไปจนถึงรถบรรทุกหนัก ที่เพิ่มความไวอัตโนมัติ (ASB)เทคโนโลยีจะปรับเกณฑ์การตรวจจับใหม่แบบไดนามิกแบบเรียลไทม์เพื่อรับมือกับปัจจัยด้านสิ่งแวดล้อม เช่น ความผันผวนของอุณหภูมิ หรือการรบกวนทางแม่เหล็กไฟฟ้า (EMI) โดยรักษาความแม่นยำ >99% แม้ในสภาวะที่ท้าทาย ห่อหุ้มอยู่ในที่ขรุขระตัวเครื่องอะลูมิเนียมระดับ IP67มันทำงานได้อย่างน่าเชื่อถือในอุณหภูมิตั้งแต่-40°ซ ถึง +70°ซทำให้เหมาะสำหรับการติดตั้งกลางแจ้งในเมืองอัจฉริยะ เขตอุตสาหกรรม หรือท่าเรือชายฝั่ง

ในระบบจอดรถอัจฉริยะการตรวจจับทิศทางของ LD-202 จะป้องกันการเข้าไปในยานพาหนะโดยไม่ได้รับอนุญาตด้วยการแยกความแตกต่างการจราจรขาเข้าและขาออก ในขณะที่ ASB ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่สม่ำเสมอแม้จะมีการเปลี่ยนแปลงอุณหภูมิตามฤดูกาลหรือสถานีชาร์จ EV ในบริเวณใกล้เคียง สำหรับช่องเก็บค่าผ่านทางทางหลวงความซ้ำซ้อนแบบสองช่องทางช่วยให้ช่อง 1 กระตุ้นการเก็บค่าผ่านทาง ในขณะที่ช่อง 2 ตรวจสอบการกวาดล้างยานพาหนะ ซึ่งช่วยลดการรั่วไหลของรายได้ลง 30% ที่ช่วงความถี่ 40–80KHzบล็อกสัญญาณข้ามจากเครื่องตรวจจับที่อยู่ติดกัน ทำให้มั่นใจได้ว่าการทำงานจะปราศจากสัญญาณรบกวนในการตั้งค่าหลายช่องทาง การใช้งานล่าสุดที่ศูนย์กลางโลจิสติกส์ในตะวันออกกลางสามารถลดความแออัดของประตูได้ 40% ผ่านการกำหนดเส้นทางการรับส่งข้อมูลตามเวลาจริง กับอินพุต AC 12-24V DC / 100-240V สากลเครื่องตรวจจับรองรับระบบพลังงานแสงอาทิตย์และเชื่อมต่อกับกริดในขณะเดียวกันเอาต์พุต Modbus RTU/TCPเปิดใช้งานการบูรณาการอย่างราบรื่นกับแพลตฟอร์มการจัดการการรับส่งข้อมูลแบบรวมศูนย์เพื่อการตัดสินใจที่ขับเคลื่อนด้วยข้อมูล

JUTAI ให้ความสำคัญกับความสะดวกในการใช้งานและการปฏิบัติตามข้อกำหนด:การติดตั้งราง DIN แบบปลั๊กแอนด์เพลย์ลดเวลาในการติดตั้งลงเหลือ 15 นาที และฟังก์ชั่นรีเซ็ตอัตโนมัติฟื้นตัวจากปัญหาพลังงานชั่วคราวโดยไม่ต้องมีการแทรกแซงด้วยตนเอง ได้รับการรับรองสำหรับCE, FCC และ RoHSโดยปฏิบัติตามมาตรฐานความปลอดภัยและสิ่งแวดล้อมระดับโลก ได้รับการสนับสนุนจากรับประกัน 5 ปีและการสนับสนุนทางเทคนิคโดยเฉพาะ JUTAI Dual Channel Detector เป็นตัวเลือกสุดท้ายสำหรับวิศวกรที่กำลังมองหาความแม่นยำ ความสามารถในการปรับตัว และความทนทานระดับอุตสาหกรรม ที่ซึ่งนวัตกรรมมาพบกับความน่าเชื่อถือในโลกแห่งความเป็นจริง

คุณสมบัติ

• 1. ช่วงการตรวจจับ 15-2000 μh
  • ตัวตรวจจับลูปรองรับช่วงการตรวจจับที่กว้างตั้งแต่ 15 µH ถึง 2000 µH ซึ่งรองรับขนาดลูปและการกำหนดค่าต่างๆ สำหรับการใช้งานที่หลากหลายในสถานการณ์การตรวจจับการรับส่งข้อมูลที่แตกต่างกัน
  • ช่วงการตรวจจับที่กว้างช่วยให้เครื่องตรวจจับแบบลูปของเราตรวจจับยานพาหนะ รถจักรยานยนต์ รถยนต์ รถบรรทุกที่ยาวเป็นพิเศษ รถโดยสาร และอื่นๆ ทุกชนิด

• 2. ด้านกะทัดรัด
  • ตัวเครื่องขนาดกะทัดรัดและได้รับการออกแบบทางวิศวกรรมมาอย่างดีผสมผสานข้อกำหนดทางอุตสาหกรรมทั้งหมดในด้านคุณสมบัติและฟังก์ชันการทำงาน ช่วยให้เครื่องตรวจจับนี้สามารถรวมเข้ากับระบบตรวจจับการจราจรที่มีอยู่ได้

• 3. ความสามารถในการวินิจฉัยและไฟ LED
  • ความสามารถในการวินิจฉัยที่ครอบคลุมช่วยให้สามารถวินิจฉัยลูปและปัญหาการติดตั้งได้อย่างแม่นยำ และแสดงผ่านสถานะ LED เพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดและลดเวลาหยุดทำงาน

• 4. เวลาแสดงตนที่เลือกได้
  • สามารถเลือกเอาต์พุตของรีเลย์แสดงสถานะเพื่อจำกัดเอาต์พุตการตรวจจับให้มีเวลาคงที่ (มากกว่า 30 นาที) ในขณะที่ยานพาหนะยังคงอยู่ในวงวน ทำให้มีความยืดหยุ่นในการจัดการการจราจร

• 5. เพิ่มความไวอัตโนมัติ (ASB)
  • คุณสมบัตินี้สามารถตรวจจับรถบรรทุกและรถพ่วงขนาดใหญ่รวมกันและยานพาหนะที่มีเตียงสูงได้อย่างน่าเชื่อถือ โดยการเพิ่มความไวให้สูงสุดโดยอัตโนมัติเมื่อตรวจจับยานพาหนะ เพื่อให้มั่นใจในการระบุตัวตนที่แม่นยำ

• 6. การชดเชยการดริฟท์สภาพแวดล้อมอัตโนมัติ
  • เครื่องตรวจจับแบบลูป (หรือเซ็นเซอร์อื่นๆ) จะปรับและปรับเทียบตัวเองโดยอัตโนมัติตามการเปลี่ยนแปลงของสภาพแวดล้อม โดยคงความแม่นยำและเสถียรภาพในการตรวจจับไว้ แม้ว่าสภาพอากาศและปัจจัยด้านสิ่งแวดล้อมจะเปลี่ยนแปลงไปก็ตาม

• 7. 17 การตั้งค่าสวิตช์ดิป
  • การออกแบบสวิตช์แบบจุ่มบนเปลือกทำให้การตั้งค่าตัวตรวจจับลูปง่ายขึ้นและชัดเจนยิ่งขึ้น ซึ่งเป็นมิตรกับผู้ใช้มาก ผู้ใช้สามารถตั้งค่าฟังก์ชันทั้งหมดก่อนแล้วจึงติดตั้งตัวตรวจจับลูป

• 8. Dual Channels ทำงานแบบร่วมมือกันหรือแบบอิสระ
  • เครื่องตรวจจับลูปช่องสัญญาณคู่สามารถใช้เป็นเวอร์ชันช่องสัญญาณเดียวได้ 2 ช่อง รองรับช่องตรวจจับอิสระ 2 ช่อง
  • นอกจากนี้ เครื่องตรวจจับลูปยังช่วยให้ตรวจสอบหลายลูปได้พร้อมกัน มีความสามารถในการรับรู้ทิศทางในการใช้งานแบบช่องสัญญาณเดียว เพิ่มความยืดหยุ่นและความแม่นยำในการตรวจจับยานพาหนะ

• 9. การป้องกันการรบกวนสัญญาณรบกวน
  • ด้วยสวิตช์ดิป ความถี่ของเครื่องตรวจจับลูปสามารถปรับได้เพื่อป้องกันสัญญาณรบกวนครอสทอล์คที่เกิดจากการติดตั้งคอยล์ลูปสองตัวใกล้เกินไป





---



การเชื่อมต่อ







โหมดการทำงาน

อุปกรณ์ตรวจจับซีรีส์ LD-200 อาจได้รับการกำหนดค่าสำหรับโหมดใดโหมดหนึ่งต่อไปนี้:

โหมดการแสดงตน	โหมดพัลส์
โหมดการแสดงตนลอจิก AB (การทำงานของสิ่งกีดขวาง)	โหมดพัลส์ AB Logic (ลอจิกการนับ)



บ่งชี้และสลับ

❀Power Led: ไฟ LED สีแดงแสดงว่า "เปิดเครื่อง"

• CH1 การตรวจจับ LED: เปิดอย่างต่อเนื่อง: บ่งชี้การตรวจจับยานพาหนะ

• กะพริบช้าๆ: แสดงว่าลูปลัดวงจรหรือจำนวนการบิดหลังลูปไม่เพียงพอ

• กะพริบเร็ว: แสดงว่าลูปเป็นวงจรเปิดหรือบิดมากเกินไปหลังลูป

• CH2 การตรวจจับ LED: เปิดอย่างต่อเนื่อง: บ่งชี้การตรวจจับยานพาหนะ

• กะพริบช้าๆ: แสดงว่าลูปลัดวงจรหรือจำนวนการบิดหลังลูปไม่เพียงพอ

• กะพริบเร็ว: แสดงว่าลูปเป็นวงจรเปิดหรือบิดมากเกินไปหลังลูป



❀การเลือกความไว

• ความไวและความถี่ของลูปสามารถปรับได้โดยสวิตช์ดิป 7 ทิศทางและการตั้งค่าสวิตช์ดิป 10 ทิศทาง

• ผู้ใช้สามารถเลือกการตั้งค่าที่แตกต่างกันได้ 8 แบบโดยเปลี่ยนการตั้งค่าของดิปสวิตช์เป็นโหมดต่างๆ เช่นเดียวกับในตารางการตั้งค่าดิปสวิตช์ด้านล่าง ดิปสวิตช์ 6, 7 และ 8 สำหรับการเลือกความไว CH1 โดย 0.8 คือความไวน้อยที่สุด และ 0.015 คือความไวมากที่สุด

• ดิปสวิตช์ 3, 4 และ 5 สำหรับการเลือกความไวของ CH2 โดยที่ 0.8 คือความไวน้อยที่สุด และ 0.015 คือความไวสูงสุด







❀Switch1=S1:การเลือกฟังก์ชั่นวนช่อง 1 (สวิตช์จุ่ม 10 ทาง)

• (สวิตช์ 1) เพิ่มความไวพิเศษ DIP1 และ DIP2 สำหรับตัวอย่างทั้งสอง (ทั้งสองช่อง)











• (Switch1=S1)D3,D4,D5 และ(Switch2=S2)D1,D2 การตั้งค่าฟังก์ชั่นพิเศษ(Mode1,2,3 ทิศทางการตรวจจับ Mode4,5,6 โหมดปกติ, การตรวจจับลูปสองอันจะถูกแยกออกจากกัน)







• (Switch1=S1)D6 & D7 & D8 และ (Switch2=S2)D3 & D4 & D5 การตั้งค่าการเลือกความไว CH1 และ CH2(ตัวเลือกแปดระดับ)







• (Switch1=S1)D9 & D10 และ (Switch2=S2)D6,D7 การตั้งค่าความถี่ (20 K ถึง 100 KHz)

ปุ่มรีเซ็ต: โปรดทราบ: จะต้องรีเซ็ต LD-200 ทุกครั้งที่มีการเปลี่ยนแปลงการตั้งค่ากับสวิตช์ Dip







การติดตั้งแบบวนซ้ำ

ห่วงถูกปิดผนึกโดยใช้สารประกอบอีพ๊อกซี่สีดำ "เซ็ตตัวเร็ว" หรือมาสติกน้ำมันดินร้อนเพื่อให้กลมกลืนกับพื้นผิวถนน



เมื่อติดตั้ง โปรดเก็บปลั๊กและเต้ารับผลิตภัณฑ์ไว้ในแนวตั้ง







การแก้ไขปัญหา







---



ซีรี่ส์ผลิตภัณฑ์

แอลดี-100	แอลดี-102	แอลดี-200	แอลดี-202	JTHT-11
ช่องเดียว 100-240 โวลต์กระแสสลับ	ช่องเดียว 12-24 โวลต์ เอซี/ดีซี	ช่องสัญญาณคู่ 100-240 โวลต์กระแสสลับ	ช่องสัญญาณคู่ 12-24 โวลต์ เอวี/ดีซี	สายห่วง คอยล์เทฟลอน 305 ม
LCR-MT
มัลติมิเตอร์





---
