1500r/min ประตู Boom Barrier ความดันต่ํา Auto Sensing การควบคุมการเข้าถึง ประตู Boom

ชื่อแบรนด์:	JUTAI
เลขรุ่น:	บีอาร์ดีซี-110
ขั้นต่ำ:	สนับสนุน 1-10 pcs สําหรับตัวอย่าง
ราคา:	ต่อรองได้
รายละเอียดการบรรจุ:	1 ชุด 1 การ์ตูน
เงื่อนไขการจ่ายเงิน:	L/C, T/T, Western Union

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

เชียงใหม่ จีน

ได้รับการรับรอง:

CE, FCC

เอกสาร:

ชื่อ:

ป้องกันประตู

แหล่งจ่ายไฟ:

24 โวลต์ / 10 แอมป์

มอเตอร์:

มอเตอร์ไร้แปรงถ่าน 24 V DC

พลังการออก:

100 วัตต์ - 120 วัตต์

แรงดันไฟฟ้าขาเข้า:

ไฟฟ้ากระแสตรง 24 โวลต์

จัดอันดับปัจจุบัน:

ความเร็วปริมาณ:

1500r/นาที

พิกัดแรงบิด:

0.64 นาโนเมตร

ขั้วแม่เหล็ก:

เสา 5 คู่

อุณหภูมิสูงขึ้น:

ความต้านทานฉนวนไฟฟ้า:

≥100 เมกะโอห์ม

ชั้นฉนวน:

ประเภทการป้องกัน:

แผ่นที่ 44

ประสิทธิภาพการส่ง:

ความเร็วเพลาส่งออก:

10 รอบ/นาที

การสั่นสะเทือน:

≤58dB

แรงบิดเอาต์พุตแกนหมุน:

120 นิวตันเมตร

เวลายกและลด:

3.5 ส - 6.0 ส

สามารถในการผลิต:

1,000 ชุดต่อเดือน

เน้น:

1500r/min ป้องกันกระดานประตู

อัตโนมัติตรวจจับการควบคุมการเข้าถึง Boom Gates

การตรวจจับอัตโนมัติ Barrier Boom Gate

คําอธิบายสินค้า

ประตูกั้น DC แรงดันต่ำแรงดันต่ำที่คุ้มค่า: การควบคุมการเข้าถึงที่มีประสิทธิภาพ การติดตั้งและบำรุงรักษาง่าย

โซลูชั่นสำหรับการจัดการการเข้าถึงยานพาหนะ ประตูถนน BRDC-110 DC ถูกนำมาใช้กันอย่างแพร่หลายในลานจอดรถ บริเวณใกล้เคียง สวนอุตสาหกรรม และสถานที่อื่นๆ คุณสมบัติด้านความเสถียร ความน่าเชื่อถือ และระบบอัตโนมัติทำให้เป็นส่วนสำคัญของระบบจัดการจราจรสมัยใหม่

ประตูถนน DC BRDC-110 สามารถจัดการอัตโนมัติผ่านวิธีการควบคุมที่หลากหลาย:

รีโมทคอนโทรล: สลับการควบคุมผ่านรีโมทคอนโทรล สะดวกสำหรับการใช้งานระยะไกล
การตรวจจับอัตโนมัติ: เปิดประตูโดยอัตโนมัติหลังจากตรวจจับยานพาหนะผ่านเซ็นเซอร์ (เช่นเซ็นเซอร์อินฟราเรด เซ็นเซอร์ภาคพื้นดิน ฯลฯ )
การจดจำป้ายทะเบียน: เปิดประตูโดยอัตโนมัติโดยจดจำข้อมูลป้ายทะเบียนของยานพาหนะ

ขนาดสินค้า

1500r/min ประตู Boom Barrier ความดันต่ํา Auto Sensing การควบคุมการเข้าถึง ประตู Boom 1

แผนภาพการเดินสายไฟของคณะกรรมการควบคุม

หมายเหตุ: ควรใช้สาย BVR อย่าใช้สายเครือข่าย

แผนภาพการเดินสายไฟแยกด้านซ้ายและขวาของสิ่งกีดขวาง

แผนภาพการเดินสายไฟแยกซ้ายและขวาของสิ่งกีดขวาง

วิธีการเชื่อมต่อของแคโทดทั่วไปและแอโนดทั่วไปของการรับส่งข้อมูลแสงสว่าง

รูปที่ 2 แผนภาพการเดินสายไฟของแคโทดทั่วไปและขั้วบวกทั่วไปของสัญญาณไฟจราจร

ข้อมูลจำเพาะของการเคลื่อนไหว

ลักษณะประสิทธิภาพของผลิตภัณฑ์

การเคลื่อนไหวใช้ประเภทการติดตั้งด้านข้าง ติดตั้งง่ายและมีโครงสร้างที่กะทัดรัด
ตัวเครื่องหลักทำจากอลูมิเนียมอัลลอยด์ ผลิตด้วยกระบวนการไดคาสติ้ง มีความน่าเชื่อถือความแข็งแรงทางกล รูปลักษณ์ที่สวยงาม ขนาดที่แม่นยำ และการกระจายความร้อนที่ดี
การเคลื่อนไหวใช้การส่งผ่านเกียร์ลดประสิทธิภาพการส่งผ่านสูงการสูญเสียพลังงานเล็กน้อย เกียร์วัสดุ SCM421, กระบวนการบำบัดความร้อนด้วยคาร์บูไรซิ่ง, การประมวลผลการเจียรที่แม่นยำ, ป้องกันการสึกหรอ, ทนต่อแรงกระแทก, อายุการใช้งานเกินกว่าโครงสร้างการส่งผ่านเฟืองตัวหนอน
การเคลื่อนไหวใช้มอเตอร์ DC แบบไร้แปรงถ่านซึ่งมีแรงบิดเอาท์พุตขนาดใหญ่และขนาดเล็ก และสามารถปรับความเร็วได้ผ่านตัวควบคุมโดยพลการและสามารถรับรู้บัฟเฟอร์การชะลอตัวเมื่อวางและยกเสาเข้าที่เพื่อให้สามารถใส่เสาประตูเข้าที่ได้อย่างราบรื่น
มอเตอร์ใช้แรงดันไฟฟ้าเพื่อความปลอดภัย DC24V ซึ่งหลีกเลี่ยงอุบัติเหตุไฟฟ้าช็อตที่เกิดจากการรั่วไหลและให้การป้องกันเพิ่มเติมเพื่อความปลอดภัยส่วนบุคคล

ขนาดภายใน

1500r/min ประตู Boom Barrier ความดันต่ํา Auto Sensing การควบคุมการเข้าถึง ประตู Boom 5

รูปภาพโครงร่างการเคลื่อนไหว

1500r/min ประตู Boom Barrier ความดันต่ํา Auto Sensing การควบคุมการเข้าถึง ประตู Boom 6

คำจำกัดความของลวดตะกั่วมอเตอร์

1500r/min ประตู Boom Barrier ความดันต่ํา Auto Sensing การควบคุมการเข้าถึง ประตู Boom 7

สภาพแวดล้อมในการทำงาน

ช่วงอุณหภูมิ: -30°C ~ +60°C
ความชื้น: 90% หรือน้อยกว่า (ไม่มีการควบแน่น)
ระดับความสูง: ต่ำกว่า 1,000M

สภาพแวดล้อมการจัดเก็บ

ความเคลื่อนไหวควรเก็บไว้ในคลังสินค้าที่แห้งและมีอากาศถ่ายเท และอุณหภูมิที่เหมาะสมในคลังสินค้าควรเก็บไว้ภายในช่วง 5 ℃ ~ 35 ℃ ควรรักษาอุณหภูมิที่เหมาะสมในคลังสินค้าให้อยู่ในช่วง 5°C~35°C ความชื้นสัมพัทธ์ไม่ควรสูงกว่า 65°C และควรป้องกันไม่ให้ก๊าซ ไอระเหย และฝุ่นที่เป็นอันตรายเข้ามาบุกรุก

อายุการใช้งาน

การเคลื่อนไหวมีอายุการใช้งาน ≥5 ล้านรอบภายในช่วงความยาวและความเร็วเกตปกติ

แผ่นยึดเสาประตู-เสาแปดเหลี่ยม

1500r/min ประตู Boom Barrier ความดันต่ํา Auto Sensing การควบคุมการเข้าถึง ประตู Boom 8

1500r/min ประตู Boom Barrier ความดันต่ํา Auto Sensing การควบคุมการเข้าถึง ประตู Boom 9

ขั้นตอนการว่าจ้างสิ่งกีดขวาง

ขั้นตอนที่ 1: จับคู่ก้านและสปริง

หยุดคันโยกประตูประมาณ 45 องศา และตรวจสอบว่าคันโยกจะค่อยๆ หล่นหรือเปิดประตู (หาก...ประตูเปิดอยู่ อธิบายว่าแรงดึงสปริงใหญ่เกินไป (อนุญาตให้ก้านเบรกเปิดได้ช้าๆ ถ้าแรงดึงสปริงใหญ่ขึ้นเล็กน้อย) ถ้าก้านล้มแสดงว่าแรงสปริงไม่เพียงพอ)

ขั้นตอนที่ 2: ขีดจำกัดของสวิตช์การเรียนรู้การตรวจสอบตนเองของประตูแทร็ก

การเริ่มต้นคอนโทรลเลอร์ตามปกติคือ "00:00" และ "e-00" จะแสดงสลับกัน กดตัวควบคุมค้างไว้"ปิด / หมุนขึ้น" เป็นเวลา 2 วินาที และประตูรางจะทำงานในทิศทางการปิด ตัวควบคุมจะเลื่อนจากซ้ายไปขวาเพื่อแสดง "0 0 0 0" และเสียงกริ่งจะดังเป็นจังหวะ เมื่อมอเตอร์ทำงานถึงขีดจำกัดการปิด ตัวควบคุมจะแสดง "0 0 0 0" แบบคงที่ และเสียงกริ่งจะหยุดดัง ในขณะนี้ การทดสอบตัวเองแบบปิดเสร็จสมบูรณ์
หลังจากการทดสอบการปิดตัวเองเสร็จสิ้น ให้กดตัวควบคุม "เปิด/ลง" ค้างไว้เป็นเวลา 2 วินาที จากนั้นประตูรางทำงานในทิศทางการเปิด ตัวควบคุมจะเลื่อนจากซ้ายไปขวาเพื่อแสดง "0 0 0 0" และเสียงกริ่งจะดังเป็นจังหวะ เมื่อมอเตอร์ทำงานถึงขีดจำกัดการเปิด เสียงสัญญาณของตัวควบคุมจะดังเป็นเวลานาน ขณะนี้การทดสอบการเปิดตัวเองเสร็จสิ้น และประตูสามารถทำงานได้ตามปกติ

ขั้นตอนที่ 3: ปรับตำแหน่งแนวนอนและแนวตั้งของคันโยกประตู

หลังจากขับไปยังตำแหน่งแล้วเสาเกิน 90 องศา (ปรับพารามิเตอร์ P-9 ให้ใหญ่ขึ้น) ที่เสาน้อยกว่า 90 องศา (ลดพารามิเตอร์ P-9)
ใกล้กับตำแหน่งที่เสาสูงกว่าตำแหน่งแนวนอน (ลดพารามิเตอร์ P-6) ที่เสาอยู่ต่ำกว่าตำแหน่งระดับ (เพิ่ม P-6)

หมายเหตุ: 1. ตัดสินว่าตำแหน่งแนวนอนของเสารั้วและประตูโฆษณาอยู่ในตำแหน่งหรือไม่ (เสาสัมผัสกับกราวด์มอเตอร์จะหยุดทันที (หากมอเตอร์ยังหมุนอยู่หลังจากเข้าที่แล้ว ให้เพิ่มพารามิเตอร์ P-6 จนกระทั่งมอเตอร์ ไม่หมุนหลังจากเสาถึงพื้น

หลังจากการดีบักพารามิเตอร์แล้ว จำเป็นต้องดำเนินการสวิตช์เพื่อดูการเปลี่ยนแปลงตำแหน่ง

การดำเนินงานที่สำคัญ

คอนโทรลเลอร์มีสี่ปุ่ม ได้แก่ "เปิด / ลง", "ย้อนกลับ / หยุด", "ตั้งค่า / บันทึก" และ "ปิด / ขึ้น" คุณสามารถตั้งค่าต่างๆพารามิเตอร์ของกระดานหลักผ่านสี่ปุ่มเหล่านี้

การทำงานของปุ่มลัด

กดปุ่ม "เปิด/ลง" หนึ่งครั้งในโหมดโดยไม่ต้องเสียบสายมอเตอร์เพื่อแสดงซอฟต์แวร์หมายเลขเวอร์ชัน กดปุ่ม "ปิด/ขึ้น" หนึ่งครั้งเพื่อแสดงวันที่ของซอฟต์แวร์
ในโหมดการทำงานปกติ ใต้หน้าเวลาแสดงผลของหลอดดิจิตอล กดสั้นๆ "set/save" หนึ่งครั้งเพื่อแสดงค่าปัจจุบัน กดสั้นๆ "set / save" เป็นครั้งที่สองเพื่อแสดงอัตราการเปลี่ยนแปลงของห้องโถง และกดสั้นๆ "set / save" เป็นครั้งที่สามเพื่อแสดงค่าแรงดันไฟฟ้าภายในของคอนโทรลเลอร์ กดสั้น ๆ "set / save" เป็นครั้งที่สี่เพื่อแสดงค่าแรงดันไฟฟ้าของแหล่งจ่ายไฟ

คำอธิบายฟังก์ชันคีย์

ปุ่มตั้งค่า / บันทึก: เข้าสู่สถานะการตั้งค่าและบันทึกค่าการตั้งค่า
ปุ่มเปิด/ลง: กดปุ่มนี้เพื่อเปิดประตูในสถานะการทำงานปกติ หลังจากเข้าสู่สถานะการตั้งค่าคุณสามารถใช้ปุ่มนี้เพื่อเพิ่มรายการเมนูหรือปรับค่าการตั้งค่าขึ้นได้ ในสถานะการตั้งค่าพารามิเตอร์ ให้กดสั้นๆ เพื่อเพิ่มครั้งละหนึ่งรายการ กดค้างไว้อย่างต่อเนื่องจนกว่าจะถึงค่าสูงสุด จากนั้นจึงบวกจากค่าต่ำสุด
ปุ่มปิด/ขึ้น: กดปุ่มนี้เพื่อปิดประตูในสถานะการทำงานปกติ หลังจากเข้าสู่สถานะการตั้งค่าแล้ว คุณสามารถใช้ปุ่มนี้เพื่อลดรายการเมนูหรือปรับค่าการตั้งค่าลงได้ ในสถานะการตั้งค่าพารามิเตอร์ ให้กดสั้นๆ เพื่อลบทีละรายการ กดค้างเพื่อลดค่าต่ำสุดอย่างต่อเนื่อง จากนั้นจึงลดลงจากค่าสูงสุด
ปุ่มย้อนกลับ / หยุด: ในสถานะการทำงานปกติให้กดปุ่มนี้เพื่อหยุดเบรก ในสถานะการตั้งค่า คุณสามารถออกได้สถานะการตั้งค่าหรือกลับสู่เมนูก่อนหน้า

เมนูพารามิเตอร์

คู่มือการใช้งาน

คุณสามารถเข้าสู่สถานะการตั้งค่าพารามิเตอร์ได้โดยการกดปุ่ม "set / save" ค้างไว้เป็นเวลา 3 วินาทีและไฟ LEDจะแสดง "PX" เลือกรายการเมนูโดยกดปุ่มทั้งสองปุ่ม "เปิด/ลง" และ "ปิด/ขึ้น" เป็นระยะเวลาสั้นหรือยาว กดสั้นๆ เพื่อเพิ่มหรือลดทีละรายการ และกดแบบยาวเพื่อเพิ่มหรือลดอย่างต่อเนื่อง กดปุ่ม "set / save" อีกครั้งเพื่อเข้าสู่การตั้งค่าของรายการที่ระบุและปุ่ม "return / stop" เพื่อออกจากการตั้งค่า หลังจากตั้งค่าพารามิเตอร์ที่ระบุแล้ว คุณต้องกดปุ่ม "set / save" เพื่อยืนยัน พารามิเตอร์ที่ตั้งค่าโดยการกดปุ่ม "return / stop" จะไม่มีผล หากไม่มีปุ่มภายใน 45 วินาที เสียงสัญญาณบนแผงควบคุมจะดังขึ้นเป็นเวลานาน ออกจากสถานะการตั้งค่าและกลับสู่สถานะการทำงานปกติ

ตารางค่าคำสั่งพารามิเตอร์

1500r/min ประตู Boom Barrier ความดันต่ํา Auto Sensing การควบคุมการเข้าถึง ประตู Boom 10

สำหรับตำแหน่งทั้งหมดที่เกี่ยวข้องกับมุม ตำแหน่งปิดคือ 0 องศา
เมื่อแรงดันไฟฟ้าของแหล่งจ่ายไฟใหญ่เกินไป (> 27V) หรือเล็กเกินไป (< 18V) ตัวควบคุมจะโดยอัตโนมัติป้องกันและแจ้งเตือนเมื่อมีการป้องกันตัวควบคุม มอเตอร์ กล่องไฟ เซ็นเซอร์กราวด์ และอุปกรณ์อื่นๆ จะไม่ทำงาน

ฟังก์ชั่นการควบคุมระยะไกล

การจับคู่รีโมทคอนโทรล: กดตัวควบคุม "ตั้งค่า/บันทึก" ค้างไว้เป็นเวลาสามวินาที ค้นหารายการ PF แล้วกด"ตั้งค่า/บันทึก" อีกครั้งเพื่อแสดง "000" ในเวลานี้ ให้กดปุ่มใดก็ได้บนรีโมทคอนโทรล ในเวลานี้ หลังจากที่ตัวควบคุมส่งเสียงยาว จอแสดงผลจะเปลี่ยนเป็น PF ซึ่งบ่งชี้ว่าจับคู่รีโมทคอนโทรลได้สำเร็จ
ล้างรีโมทคอนโทรล: กด "set / save" บนกระดานหลักค้างไว้สามวินาทีค้นหารายการ PFกด "set/save" อีกครั้งเพื่อแสดง "000" ปรับค่าเป็น 253 แล้วกด "set/save" อีกครั้ง ในเวลานี้ หลังจากที่กระดานหลักส่งเสียงยาว จอแสดงผลจะเปลี่ยนเป็น PF และรีโมทคอนโทรลทั้งหมดจะถูกล้าง
โหมดฟลีท: กด "set / save" บนคอนโทรลเลอร์ค้างไว้เป็นเวลาสามวินาทีค้นหารายการ p-8 จากนั้นกด "set / save"เพื่อแสดง "0" ปรับค่าเป็น 4 จากนั้นกด "set / save" เพื่อออกจากเมนู หลังจากเปิดประตูถนนแล้ว ให้กดปุ่มหยุดบนรีโมทคอนโทรลค้างไว้นานกว่า 2 วินาที จากนั้นโหมดยานพาหนะจะเริ่มทำงาน หากต้องการปิดโหมดยานพาหนะ เพียงกดปุ่มปิดของรีโมทคอนโทรล

ขั้นตอนการถ่ายโอนพารามิเตอร์

ขั้นตอนที่ 1: ดีบักเทมเพลต
ขั้นตอนที่ 2: เชื่อมต่อเทมเพลตกับคอนโทรลเลอร์ใหม่
ขั้นตอนที่ 3: เปิดคอนโทรลเลอร์ใหม่
ขั้นตอนที่ 4: กดปุ่ม "ลง" ของเทมเพลตค้างไว้แล้วตรวจสอบ "s - s" ที่แสดงบนคอนโทรลเลอร์ใหม่จากนั้นการถ่ายโอนพารามิเตอร์จะสำเร็จ

ปัญหาและแนวทางแก้ไขทั่วไป

การตรวจสอบตัวเองไม่สำเร็จ และประตูไม่ทำงานตามปกติ

วิธีแก้ไข: ตรวจสอบว่าโหมดการหมุนซ้าย-ขวาของมอเตอร์ PD ตรงกับมอเตอร์ปัจจุบันหรือไม่ (คุณสามารถเปิดคอนโทรลเลอร์อีกครั้งได้หลังจากเปลี่ยนพารามิเตอร์และทำการทดสอบตัวเองอีกครั้ง โปรดดู "บทที่ 1 ส่วนย่อย 6 ขั้นตอนที่ 2" เพื่อดูว่าการทดสอบตัวเองของประตูรางเป็นเรื่องปกติหรือไม่)

ตำแหน่งแนวตั้งหรือแนวนอนของแกนประตูไม่อยู่ในตำแหน่ง

วิธีแก้ไข: ปรับพารามิเตอร์เมนูตัวควบคุม P-9 หรือ P-6 (ดูตารางพารามิเตอร์สำหรับฟังก์ชันเมนู)

วิธีตัดสินอย่างถูกต้องว่าประตูเข้าที่จริงหรือไม่

ตั้งค่าพารามิเตอร์ P-18 ของคอนโทรลเลอร์เป็น 1 หากเปิดหรือปิดรีเลย์หนึ่งครั้งแสดงว่ามีถูกเปิด/ปิดอยู่กับที่

สังเกตว่ามอเตอร์หยุดทำงานเมื่อคันโยกประตูอยู่ในตำแหน่งหรือไม่ ซึ่งหมายความว่ามอเตอร์เข้าที่แล้วหากคันโยกประตูอยู่ในตำแหน่งและมอเตอร์ยังคงทำงานอยู่ จำเป็นต้องเปลี่ยนพารามิเตอร์ P-6 หรือ P-9

ในกระบวนการเปิดและปิด หลอดนิกซี่จะมีหน้าจอไดนามิก "1" ถ้าหลอดนิกซี่แสดงผลกลับไปที่อินเทอร์เฟซเวลา แสดงว่าได้เข้าที่แล้ว

ฟังก์ชั่นการเด้งกลับล้มเหลวในกรณีที่มีความต้านทาน

วิธีแก้ไข: A. ตรวจสอบว่าพารามิเตอร์ PC เปิดการฟื้นตัวของความต้านทานหรือไม่ (หากพารามิเตอร์ของตัวควบคุมเป็นมากกว่า 100 ฟังก์ชันการตอบสนองของแนวต้านจะล้มเหลว)

ประตูวิ่งไปในทิศทางตรงกันข้ามกะทันหันระหว่างการทำงานปกติ

วิธีแก้ไข: เพิ่มค่าพารามิเตอร์ฟังก์ชันการฟื้นตัวของพีซี

ประตูถูกเปิดอีกครั้งเมื่อประตูเกือบจะเข้าที่

วิธีแก้ไข: เพิ่มค่าความเสถียรของ P-3 ในตำแหน่ง

รหัสข้อผิดพลาดและแนวทางแก้ไข

1500r/min ประตู Boom Barrier ความดันต่ํา Auto Sensing การควบคุมการเข้าถึง ประตู Boom 11

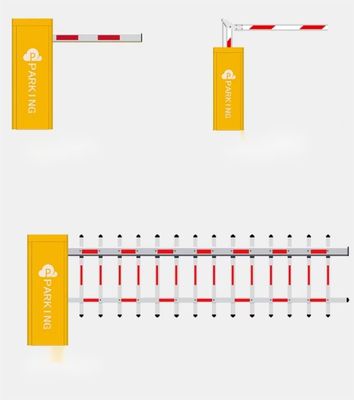

BR-110	BR-110F	BR-110BY	BR-110L	BR-110H
รุ่นแขนตรง เวลาในการยก: 3 วินาที 6 วินาที	รุ่นความเร็วสูง เวลายก 1.5 วินาที	รุ่นไฟ LED เวลาในการยก: 3 วินาที 6 วินาที	รุ่นแขนพับ 90° เวลาในการยก: 3 วินาที 6 วินาที	รุ่นแขนพับ 180° เวลาในการยก: 3 วินาที 6 วินาที
BR-121	บีอาร์ดีซี-110	บีดีซี-1	บีอาร์ซี-433อาร์	บีอาร์ซี-443T
รุ่นแขนรั้ว เวลาในการยก: 6 วินาที	รุ่นประหยัดไฟ DC เวลาในการยก: 1.2-5 วินาที

แท็ก:

รายละเอียดสินค้า

บ้าน > ผลิตภัณฑ์ >

ป้องกันประตู

1500r/min ประตู Boom Barrier ความดันต่ํา Auto Sensing การควบคุมการเข้าถึง ประตู Boom

ประเภททั้งหมด

1500r/min ประตู Boom Barrier ความดันต่ํา Auto Sensing การควบคุมการเข้าถึง ประตู Boom

ชื่อแบรนด์:	JUTAI
เลขรุ่น:	บีอาร์ดีซี-110
ขั้นต่ำ:	สนับสนุน 1-10 pcs สําหรับตัวอย่าง
ราคา:	ต่อรองได้
รายละเอียดการบรรจุ:	1 ชุด 1 การ์ตูน
เงื่อนไขการจ่ายเงิน:	L/C, T/T, Western Union

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

เชียงใหม่ จีน

ชื่อแบรนด์:

JUTAI

ได้รับการรับรอง:

CE, FCC

หมายเลขรุ่น:

บีอาร์ดีซี-110

เอกสาร:

BRDC-110.pdf

ชื่อ:

ป้องกันประตู

แหล่งจ่ายไฟ:

24 โวลต์ / 10 แอมป์

มอเตอร์:

มอเตอร์ไร้แปรงถ่าน 24 V DC

พลังการออก:

100 วัตต์ - 120 วัตต์

แรงดันไฟฟ้าขาเข้า:

ไฟฟ้ากระแสตรง 24 โวลต์

จัดอันดับปัจจุบัน:

5 ก

ความเร็วปริมาณ:

1500r/นาที

พิกัดแรงบิด:

0.64 นาโนเมตร

ขั้วแม่เหล็ก:

เสา 5 คู่

อุณหภูมิสูงขึ้น:

≤45K

ความต้านทานฉนวนไฟฟ้า:

≥100 เมกะโอห์ม

ชั้นฉนวน:

เอฟ

ประเภทการป้องกัน:

แผ่นที่ 44

ประสิทธิภาพการส่ง:

0.9

ความเร็วเพลาส่งออก:

10 รอบ/นาที

การสั่นสะเทือน:

≤58dB

แรงบิดเอาต์พุตแกนหมุน:

120 นิวตันเมตร

เวลายกและลด:

3.5 ส - 6.0 ส

จำนวนสั่งซื้อขั้นต่ำ:

สนับสนุน 1-10 pcs สําหรับตัวอย่าง

ราคา:

ต่อรองได้

รายละเอียดการบรรจุ:

1 ชุด 1 การ์ตูน

เวลาการส่งมอบ:

5-8 วันทําการ

เงื่อนไขการชำระเงิน:

L/C, T/T, Western Union

สามารถในการผลิต:

1,000 ชุดต่อเดือน

เน้น:

1500r/min ป้องกันกระดานประตู

อัตโนมัติตรวจจับการควบคุมการเข้าถึง Boom Gates

การตรวจจับอัตโนมัติ Barrier Boom Gate

คําอธิบายสินค้า

ประตูกั้น DC แรงดันต่ำแรงดันต่ำที่คุ้มค่า: การควบคุมการเข้าถึงที่มีประสิทธิภาพ การติดตั้งและบำรุงรักษาง่าย

ประตูถนน DC BRDC-110 สามารถจัดการอัตโนมัติผ่านวิธีการควบคุมที่หลากหลาย:

รีโมทคอนโทรล: สลับการควบคุมผ่านรีโมทคอนโทรล สะดวกสำหรับการใช้งานระยะไกล
การตรวจจับอัตโนมัติ: เปิดประตูโดยอัตโนมัติหลังจากตรวจจับยานพาหนะผ่านเซ็นเซอร์ (เช่นเซ็นเซอร์อินฟราเรด เซ็นเซอร์ภาคพื้นดิน ฯลฯ )
การจดจำป้ายทะเบียน: เปิดประตูโดยอัตโนมัติโดยจดจำข้อมูลป้ายทะเบียนของยานพาหนะ

ขนาดสินค้า

1500r/min ประตู Boom Barrier ความดันต่ํา Auto Sensing การควบคุมการเข้าถึง ประตู Boom 1

แผนภาพการเดินสายไฟของคณะกรรมการควบคุม

หมายเหตุ: ควรใช้สาย BVR อย่าใช้สายเครือข่าย

แผนภาพการเดินสายไฟแยกด้านซ้ายและขวาของสิ่งกีดขวาง

แผนภาพการเดินสายไฟแยกซ้ายและขวาของสิ่งกีดขวาง

ข้อมูลจำเพาะของการเคลื่อนไหว

ลักษณะประสิทธิภาพของผลิตภัณฑ์

การเคลื่อนไหวใช้ประเภทการติดตั้งด้านข้าง ติดตั้งง่ายและมีโครงสร้างที่กะทัดรัด
ตัวเครื่องหลักทำจากอลูมิเนียมอัลลอยด์ ผลิตด้วยกระบวนการไดคาสติ้ง มีความน่าเชื่อถือความแข็งแรงทางกล รูปลักษณ์ที่สวยงาม ขนาดที่แม่นยำ และการกระจายความร้อนที่ดี
การเคลื่อนไหวใช้การส่งผ่านเกียร์ลดประสิทธิภาพการส่งผ่านสูงการสูญเสียพลังงานเล็กน้อย เกียร์วัสดุ SCM421, กระบวนการบำบัดความร้อนด้วยคาร์บูไรซิ่ง, การประมวลผลการเจียรที่แม่นยำ, ป้องกันการสึกหรอ, ทนต่อแรงกระแทก, อายุการใช้งานเกินกว่าโครงสร้างการส่งผ่านเฟืองตัวหนอน
การเคลื่อนไหวใช้มอเตอร์ DC แบบไร้แปรงถ่านซึ่งมีแรงบิดเอาท์พุตขนาดใหญ่และขนาดเล็ก และสามารถปรับความเร็วได้ผ่านตัวควบคุมโดยพลการและสามารถรับรู้บัฟเฟอร์การชะลอตัวเมื่อวางและยกเสาเข้าที่เพื่อให้สามารถใส่เสาประตูเข้าที่ได้อย่างราบรื่น
มอเตอร์ใช้แรงดันไฟฟ้าเพื่อความปลอดภัย DC24V ซึ่งหลีกเลี่ยงอุบัติเหตุไฟฟ้าช็อตที่เกิดจากการรั่วไหลและให้การป้องกันเพิ่มเติมเพื่อความปลอดภัยส่วนบุคคล

ขนาดภายใน

1500r/min ประตู Boom Barrier ความดันต่ํา Auto Sensing การควบคุมการเข้าถึง ประตู Boom 5

รูปภาพโครงร่างการเคลื่อนไหว

1500r/min ประตู Boom Barrier ความดันต่ํา Auto Sensing การควบคุมการเข้าถึง ประตู Boom 6

คำจำกัดความของลวดตะกั่วมอเตอร์

1500r/min ประตู Boom Barrier ความดันต่ํา Auto Sensing การควบคุมการเข้าถึง ประตู Boom 7

สภาพแวดล้อมในการทำงาน

ช่วงอุณหภูมิ: -30°C ~ +60°C
ความชื้น: 90% หรือน้อยกว่า (ไม่มีการควบแน่น)
ระดับความสูง: ต่ำกว่า 1,000M

สภาพแวดล้อมการจัดเก็บ

อายุการใช้งาน

แผ่นยึดเสาประตู-เสาแปดเหลี่ยม

1500r/min ประตู Boom Barrier ความดันต่ํา Auto Sensing การควบคุมการเข้าถึง ประตู Boom 8

1500r/min ประตู Boom Barrier ความดันต่ํา Auto Sensing การควบคุมการเข้าถึง ประตู Boom 9

ขั้นตอนการว่าจ้างสิ่งกีดขวาง

ขั้นตอนที่ 1: จับคู่ก้านและสปริง

การเริ่มต้นคอนโทรลเลอร์ตามปกติคือ "00:00" และ "e-00" จะแสดงสลับกัน กดตัวควบคุมค้างไว้"ปิด / หมุนขึ้น" เป็นเวลา 2 วินาที และประตูรางจะทำงานในทิศทางการปิด ตัวควบคุมจะเลื่อนจากซ้ายไปขวาเพื่อแสดง "0 0 0 0" และเสียงกริ่งจะดังเป็นจังหวะ เมื่อมอเตอร์ทำงานถึงขีดจำกัดการปิด ตัวควบคุมจะแสดง "0 0 0 0" แบบคงที่ และเสียงกริ่งจะหยุดดัง ในขณะนี้ การทดสอบตัวเองแบบปิดเสร็จสมบูรณ์
หลังจากการทดสอบการปิดตัวเองเสร็จสิ้น ให้กดตัวควบคุม "เปิด/ลง" ค้างไว้เป็นเวลา 2 วินาที จากนั้นประตูรางทำงานในทิศทางการเปิด ตัวควบคุมจะเลื่อนจากซ้ายไปขวาเพื่อแสดง "0 0 0 0" และเสียงกริ่งจะดังเป็นจังหวะ เมื่อมอเตอร์ทำงานถึงขีดจำกัดการเปิด เสียงสัญญาณของตัวควบคุมจะดังเป็นเวลานาน ขณะนี้การทดสอบการเปิดตัวเองเสร็จสิ้น และประตูสามารถทำงานได้ตามปกติ

ขั้นตอนที่ 3: ปรับตำแหน่งแนวนอนและแนวตั้งของคันโยกประตู

หลังจากขับไปยังตำแหน่งแล้วเสาเกิน 90 องศา (ปรับพารามิเตอร์ P-9 ให้ใหญ่ขึ้น) ที่เสาน้อยกว่า 90 องศา (ลดพารามิเตอร์ P-9)
ใกล้กับตำแหน่งที่เสาสูงกว่าตำแหน่งแนวนอน (ลดพารามิเตอร์ P-6) ที่เสาอยู่ต่ำกว่าตำแหน่งระดับ (เพิ่ม P-6)

การดำเนินงานที่สำคัญ

การทำงานของปุ่มลัด

กดปุ่ม "เปิด/ลง" หนึ่งครั้งในโหมดโดยไม่ต้องเสียบสายมอเตอร์เพื่อแสดงซอฟต์แวร์หมายเลขเวอร์ชัน กดปุ่ม "ปิด/ขึ้น" หนึ่งครั้งเพื่อแสดงวันที่ของซอฟต์แวร์
ในโหมดการทำงานปกติ ใต้หน้าเวลาแสดงผลของหลอดดิจิตอล กดสั้นๆ "set/save" หนึ่งครั้งเพื่อแสดงค่าปัจจุบัน กดสั้นๆ "set / save" เป็นครั้งที่สองเพื่อแสดงอัตราการเปลี่ยนแปลงของห้องโถง และกดสั้นๆ "set / save" เป็นครั้งที่สามเพื่อแสดงค่าแรงดันไฟฟ้าภายในของคอนโทรลเลอร์ กดสั้น ๆ "set / save" เป็นครั้งที่สี่เพื่อแสดงค่าแรงดันไฟฟ้าของแหล่งจ่ายไฟ

คำอธิบายฟังก์ชันคีย์

ปุ่มตั้งค่า / บันทึก: เข้าสู่สถานะการตั้งค่าและบันทึกค่าการตั้งค่า
ปุ่มเปิด/ลง: กดปุ่มนี้เพื่อเปิดประตูในสถานะการทำงานปกติ หลังจากเข้าสู่สถานะการตั้งค่าคุณสามารถใช้ปุ่มนี้เพื่อเพิ่มรายการเมนูหรือปรับค่าการตั้งค่าขึ้นได้ ในสถานะการตั้งค่าพารามิเตอร์ ให้กดสั้นๆ เพื่อเพิ่มครั้งละหนึ่งรายการ กดค้างไว้อย่างต่อเนื่องจนกว่าจะถึงค่าสูงสุด จากนั้นจึงบวกจากค่าต่ำสุด
ปุ่มปิด/ขึ้น: กดปุ่มนี้เพื่อปิดประตูในสถานะการทำงานปกติ หลังจากเข้าสู่สถานะการตั้งค่าแล้ว คุณสามารถใช้ปุ่มนี้เพื่อลดรายการเมนูหรือปรับค่าการตั้งค่าลงได้ ในสถานะการตั้งค่าพารามิเตอร์ ให้กดสั้นๆ เพื่อลบทีละรายการ กดค้างเพื่อลดค่าต่ำสุดอย่างต่อเนื่อง จากนั้นจึงลดลงจากค่าสูงสุด
ปุ่มย้อนกลับ / หยุด: ในสถานะการทำงานปกติให้กดปุ่มนี้เพื่อหยุดเบรก ในสถานะการตั้งค่า คุณสามารถออกได้สถานะการตั้งค่าหรือกลับสู่เมนูก่อนหน้า

เมนูพารามิเตอร์

คู่มือการใช้งาน

ตารางค่าคำสั่งพารามิเตอร์

1500r/min ประตู Boom Barrier ความดันต่ํา Auto Sensing การควบคุมการเข้าถึง ประตู Boom 10

สำหรับตำแหน่งทั้งหมดที่เกี่ยวข้องกับมุม ตำแหน่งปิดคือ 0 องศา
เมื่อแรงดันไฟฟ้าของแหล่งจ่ายไฟใหญ่เกินไป (> 27V) หรือเล็กเกินไป (< 18V) ตัวควบคุมจะโดยอัตโนมัติป้องกันและแจ้งเตือนเมื่อมีการป้องกันตัวควบคุม มอเตอร์ กล่องไฟ เซ็นเซอร์กราวด์ และอุปกรณ์อื่นๆ จะไม่ทำงาน

ฟังก์ชั่นการควบคุมระยะไกล

การจับคู่รีโมทคอนโทรล: กดตัวควบคุม "ตั้งค่า/บันทึก" ค้างไว้เป็นเวลาสามวินาที ค้นหารายการ PF แล้วกด"ตั้งค่า/บันทึก" อีกครั้งเพื่อแสดง "000" ในเวลานี้ ให้กดปุ่มใดก็ได้บนรีโมทคอนโทรล ในเวลานี้ หลังจากที่ตัวควบคุมส่งเสียงยาว จอแสดงผลจะเปลี่ยนเป็น PF ซึ่งบ่งชี้ว่าจับคู่รีโมทคอนโทรลได้สำเร็จ
ล้างรีโมทคอนโทรล: กด "set / save" บนกระดานหลักค้างไว้สามวินาทีค้นหารายการ PFกด "set/save" อีกครั้งเพื่อแสดง "000" ปรับค่าเป็น 253 แล้วกด "set/save" อีกครั้ง ในเวลานี้ หลังจากที่กระดานหลักส่งเสียงยาว จอแสดงผลจะเปลี่ยนเป็น PF และรีโมทคอนโทรลทั้งหมดจะถูกล้าง
โหมดฟลีท: กด "set / save" บนคอนโทรลเลอร์ค้างไว้เป็นเวลาสามวินาทีค้นหารายการ p-8 จากนั้นกด "set / save"เพื่อแสดง "0" ปรับค่าเป็น 4 จากนั้นกด "set / save" เพื่อออกจากเมนู หลังจากเปิดประตูถนนแล้ว ให้กดปุ่มหยุดบนรีโมทคอนโทรลค้างไว้นานกว่า 2 วินาที จากนั้นโหมดยานพาหนะจะเริ่มทำงาน หากต้องการปิดโหมดยานพาหนะ เพียงกดปุ่มปิดของรีโมทคอนโทรล

ขั้นตอนการถ่ายโอนพารามิเตอร์

ขั้นตอนที่ 1: ดีบักเทมเพลต
ขั้นตอนที่ 2: เชื่อมต่อเทมเพลตกับคอนโทรลเลอร์ใหม่
ขั้นตอนที่ 3: เปิดคอนโทรลเลอร์ใหม่
ขั้นตอนที่ 4: กดปุ่ม "ลง" ของเทมเพลตค้างไว้แล้วตรวจสอบ "s - s" ที่แสดงบนคอนโทรลเลอร์ใหม่จากนั้นการถ่ายโอนพารามิเตอร์จะสำเร็จ

ปัญหาและแนวทางแก้ไขทั่วไป

การตรวจสอบตัวเองไม่สำเร็จ และประตูไม่ทำงานตามปกติ

ตำแหน่งแนวตั้งหรือแนวนอนของแกนประตูไม่อยู่ในตำแหน่ง

วิธีตัดสินอย่างถูกต้องว่าประตูเข้าที่จริงหรือไม่

ฟังก์ชั่นการเด้งกลับล้มเหลวในกรณีที่มีความต้านทาน

ประตูวิ่งไปในทิศทางตรงกันข้ามกะทันหันระหว่างการทำงานปกติ

วิธีแก้ไข: เพิ่มค่าพารามิเตอร์ฟังก์ชันการฟื้นตัวของพีซี

ประตูถูกเปิดอีกครั้งเมื่อประตูเกือบจะเข้าที่

วิธีแก้ไข: เพิ่มค่าความเสถียรของ P-3 ในตำแหน่ง

รหัสข้อผิดพลาดและแนวทางแก้ไข

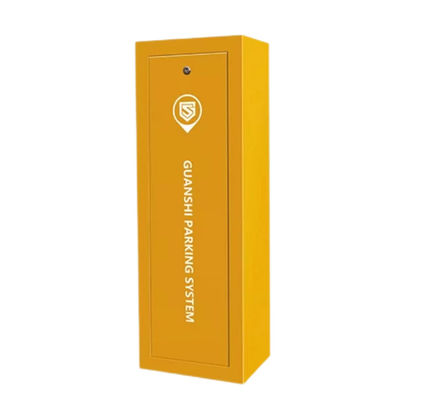

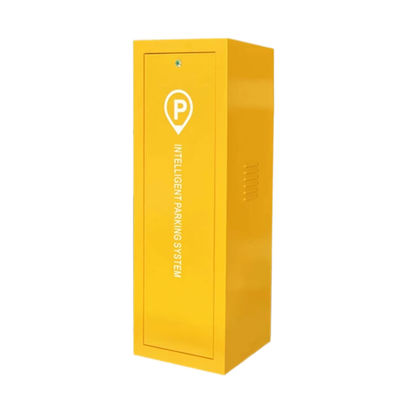

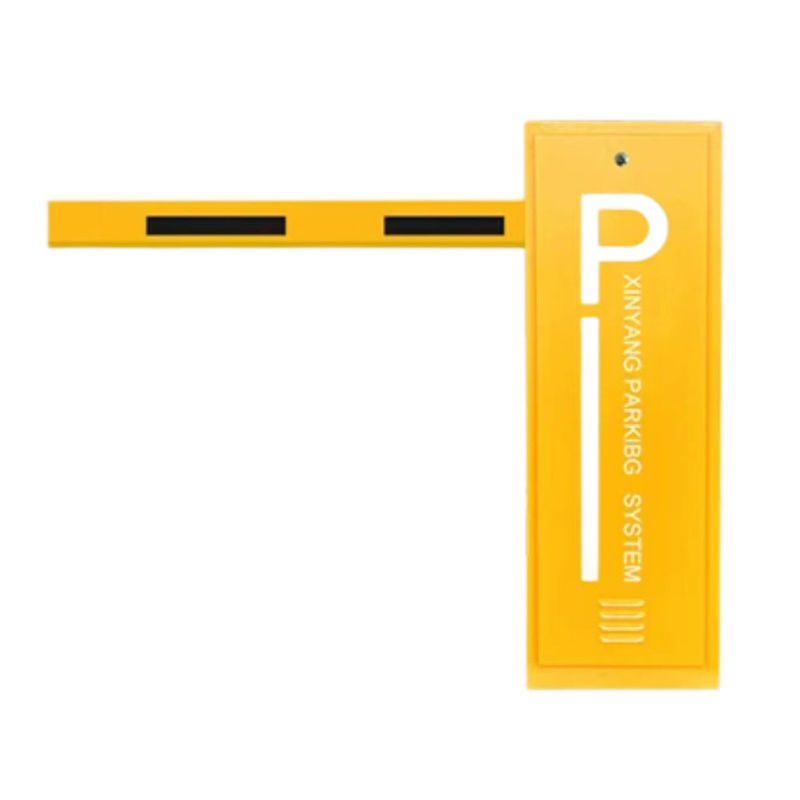

1500r/min ประตู Boom Barrier ความดันต่ํา Auto Sensing การควบคุมการเข้าถึง ประตู Boom 11

BR-110	BR-110F	BR-110BY	BR-110L	BR-110H
รุ่นแขนตรง เวลาในการยก: 3 วินาที 6 วินาที	รุ่นความเร็วสูง เวลายก 1.5 วินาที	รุ่นไฟ LED เวลาในการยก: 3 วินาที 6 วินาที	รุ่นแขนพับ 90° เวลาในการยก: 3 วินาที 6 วินาที	รุ่นแขนพับ 180° เวลาในการยก: 3 วินาที 6 วินาที
BR-121	บีอาร์ดีซี-110	บีดีซี-1	บีอาร์ซี-433อาร์	บีอาร์ซี-443T
รุ่นแขนรั้ว เวลาในการยก: 6 วินาที	รุ่นประหยัดไฟ DC เวลาในการยก: 1.2-5 วินาที

แท็ก:

เครื่องตรวจจับวงจรรถยนต์

เซ็นเซอร์ประตูอุตสาหกรรม

ผ้าม่านแสงอินฟราเรด

ระบบควบคุมการเข้าถึงประตู Wifi

ระบบจัดการที่จอดรถ

ป้องกันประตู

เครื่องตรวจจับราดาร์กั้น

เซ็นเซอร์โฟโตเซลล์อินฟราเรด

เซ็นเซอร์ตรวจจับความเคลื่อนไหวของไมโครเวฟ

สัญญาณไฟจราจร สัญญาณไฟจราจร

ปุ่มกด

มอเตอร์ประตูบานเลื่อน

ตัวอ่าน UHF ระยะไกล

อ่านความถี่ต่ํา 125K

เครื่องอ่านบัตร MIFARE RFID 13.56 MHz

เครื่องตรวจจับวงจรรถยนต์

เซ็นเซอร์ประตูอุตสาหกรรม

ผ้าม่านแสงอินฟราเรด

ระบบควบคุมการเข้าถึงประตู Wifi

ระบบจัดการที่จอดรถ

ป้องกันประตู

เครื่องตรวจจับราดาร์กั้น

เซ็นเซอร์โฟโตเซลล์อินฟราเรด

เซ็นเซอร์ตรวจจับความเคลื่อนไหวของไมโครเวฟ

สัญญาณไฟจราจร สัญญาณไฟจราจร

ปุ่มกด

มอเตอร์ประตูบานเลื่อน

ตัวอ่าน UHF ระยะไกล

อ่านความถี่ต่ํา 125K

เครื่องอ่านบัตร MIFARE RFID 13.56 MHz

รายละเอียดสินค้า

เครื่องตรวจจับวงจรรถยนต์

เซ็นเซอร์ประตูอุตสาหกรรม

ผ้าม่านแสงอินฟราเรด

ระบบควบคุมการเข้าถึงประตู Wifi

ระบบจัดการที่จอดรถ

ป้องกันประตู

เครื่องตรวจจับราดาร์กั้น

เซ็นเซอร์โฟโตเซลล์อินฟราเรด

เซ็นเซอร์ตรวจจับความเคลื่อนไหวของไมโครเวฟ

สัญญาณไฟจราจร สัญญาณไฟจราจร

ปุ่มกด

มอเตอร์ประตูบานเลื่อน

ตัวอ่าน UHF ระยะไกล

อ่านความถี่ต่ํา 125K

เครื่องอ่านบัตร MIFARE RFID 13.56 MHz

1500r/min ประตู Boom Barrier ความดันต่ํา Auto Sensing การควบคุมการเข้าถึง ประตู Boom

1500r/min ป้องกันกระดานประตู

อัตโนมัติตรวจจับการควบคุมการเข้าถึง Boom Gates

การตรวจจับอัตโนมัติ Barrier Boom Gate

ประตูกั้นความปลอดภัย

ประตูป้องกันการจอดรถอัตโนมัติ

ประตูป้องกันแรงหนัก

รายละเอียดสินค้า

เครื่องตรวจจับวงจรรถยนต์

เซ็นเซอร์ประตูอุตสาหกรรม

ผ้าม่านแสงอินฟราเรด

ระบบควบคุมการเข้าถึงประตู Wifi

ระบบจัดการที่จอดรถ

ป้องกันประตู

เครื่องตรวจจับราดาร์กั้น

เซ็นเซอร์โฟโตเซลล์อินฟราเรด

เซ็นเซอร์ตรวจจับความเคลื่อนไหวของไมโครเวฟ

สัญญาณไฟจราจร สัญญาณไฟจราจร

ปุ่มกด

มอเตอร์ประตูบานเลื่อน

ตัวอ่าน UHF ระยะไกล

อ่านความถี่ต่ํา 125K

เครื่องอ่านบัตร MIFARE RFID 13.56 MHz

1500r/min ประตู Boom Barrier ความดันต่ํา Auto Sensing การควบคุมการเข้าถึง ประตู Boom

1500r/min ป้องกันกระดานประตู

อัตโนมัติตรวจจับการควบคุมการเข้าถึง Boom Gates

การตรวจจับอัตโนมัติ Barrier Boom Gate

ประตูกั้นความปลอดภัย

ประตูป้องกันการจอดรถอัตโนมัติ

ประตูป้องกันแรงหนัก
