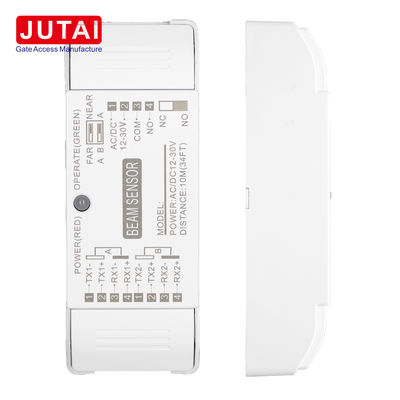

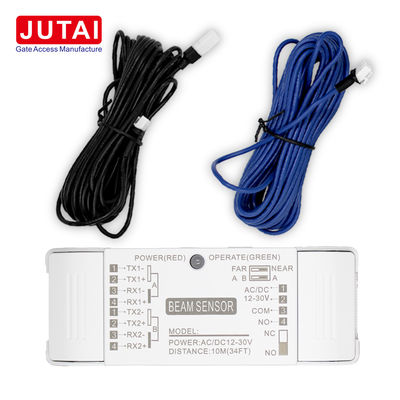

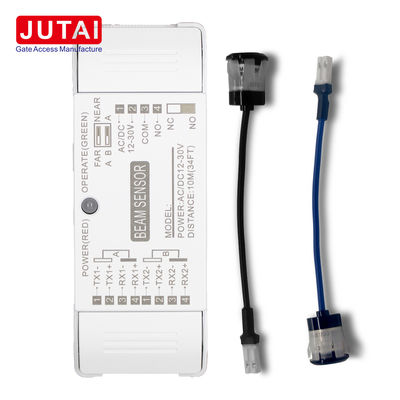

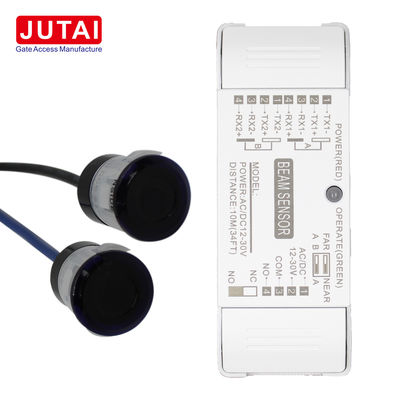

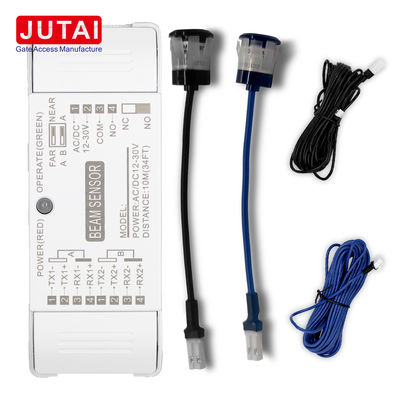

10 m Infrared Beam Sensor เซลล์ไฟฟ้าสําหรับความปลอดภัยประตูอัตโนมัติ

ราศีขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดประกอบด้วยเครื่องส่งและรับไฟฟ้าอินฟราเรดสองตัว ที่ติดตั้งอยู่ทั้งสองข้างของประตู และสร้างรังสีอินฟราเรดเมื่อคนหรือวัตถุผ่านประตู ราศีนี้ถูกตัด ทําให้ประตูหยุดปิดหรือเปิด เพื่อป้องกันเหตุการณ์การกัดหรือบด

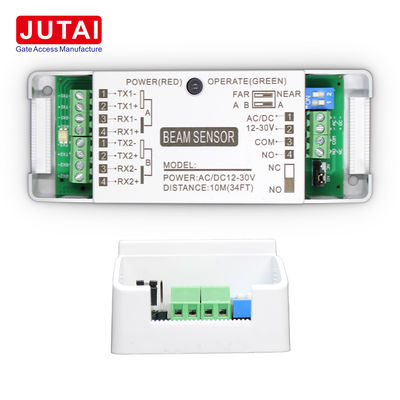

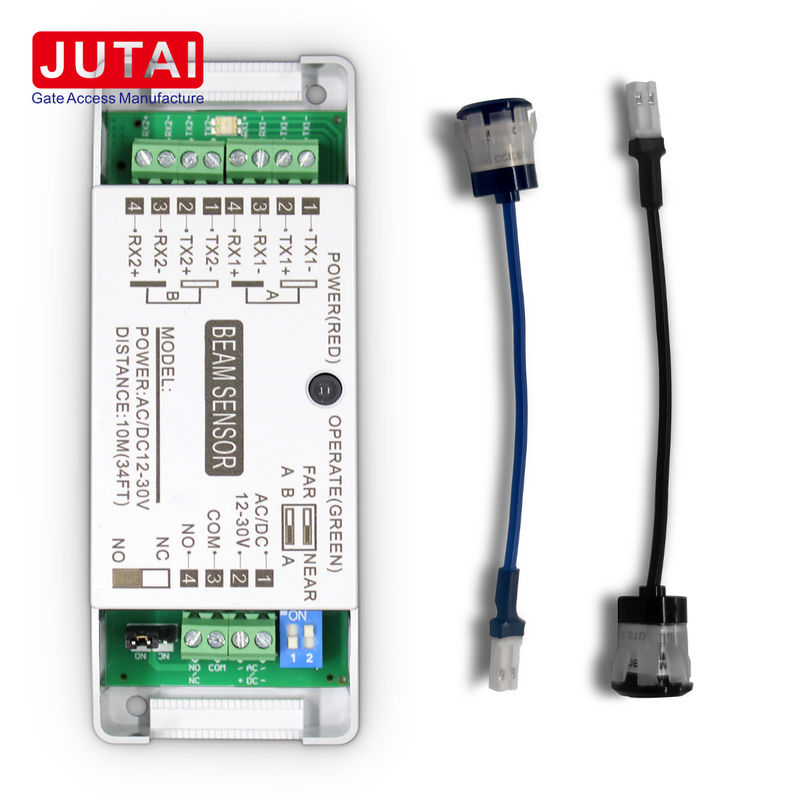

การนิยามสายไฟ

หมายเหตุ: 1.ไฟฟ้าเข้า AC/DC12-30V

2.ถ้าใช้ 1 กลุ่มรังสีต้องเชื่อมต่อกับรังสีเดียว

3.DIP1 การตั้งแสงสว่างแบบเดียว/สองแสง

4ระยะการตั้งค่า DIP2

5.NO/NC Output สามารถเลือกได้

ข้อดีโดยรวม

• การใช้วิธีการเชื่อมต่อสายไฟ เป็นเรื่องง่าย สะดวกและแม่นยํา
• โดยใช้เทคโนโลยีควบคุมไมโครคอมพิวเตอร์ ระบบมีการบูรณาการสูงและความมั่นคงที่แข็งแรง
• การออกแบบเลนส์ออปติกทั่วไประดับนานาชาติ มีการเน้นดี มุมควบคุมที่เหมาะสม และติดตั้งง่าย
• โดยใช้เทคโนโลยีตัวรับรหัสไมโครคอมพิวเตอร์พิเศษ ตัวส่งและตัวรับมีระยะทางไกลและความสามารถต่อต้านการแทรกแซงที่แข็งแรง
• การรับใช้ระบบกรอง,ถอดรหัสและขยายความสามารถในการแก้ปัญหาของการต่อต้านแสงแดดธรรมชาติ
• มันมีกลุ่มเลนส์ทรานซิเวอร์เดียวหรือสองกลุ่มและผลิตการเชื่อมต่อที่แยกแยก
• หลังจากที่แสงปิดกระตุ้น การออกเสียงสามารถเลือกสัญญาณที่เปิดปกติหรือปิดปกติได้อย่างยืดหยุ่น
• การออกแบบปริมาตรการเข้าแบบความแรงกดสูง ใช้ได้ทั้งปริมาตรการเข้า 12-30VAC และ DC
• รูปแบบการคํานวณความละเอียดสูงและปัจจัยกรองแสงแดดที่พิเศษช่วยเพิ่มความสามารถในการป้องกันการแทรกแซงของระบบได้มาก

ข้อพิจารณาเฉพาะ

• วงไฟเดียวต้องเชื่อมต่อกับกลุ่ม A และวงไฟคู่ต้องเชื่อมต่อกับกลุ่ม AB

• เมื่อติดตั้งสายตาไฟฟ้า กว้างของหลุมเจาะคือ 13 มม.

• เมื่อใช้รังสีเดียว ความสูงการติดตั้งที่แนะนําคือ 60 ซม.จากพื้น

• เมื่อใช้รั้วคู่ ชุดหนึ่งถูกติดตั้งในความสูง 30 ซม.จากพื้น และชุดอื่นถูกติดตั้งในความสูง 90 ซม.จากพื้น

• เครื่องส่งและเครื่องรับมีระยะการจับอัตโนมัติบางอย่าง แต่กรุณาให้แน่ใจว่าจะจัดให้ตรงกันเมื่อการติดตั้งเพื่อให้แน่ใจว่าความสม่ําเสมอในทิศทางแนวราบและแนวตั้ง

• โดยปกติแล้ว คุณควรระวังไม่ให้วางวัตถุดิบระหว่างเครื่องส่งและเครื่องรับ เพื่อหลีกเลี่ยงการบล็อกและการทํางานผิดปกติ

• ระบบนี้มีความทนทานที่ดีต่อการแทรกแซงแสงธรรมชาติ แต่เมื่อติดตั้ง ลองหลีกเลี่ยงการเผชิญหน้าตรงกับแสงอาทิตย์ที่แรงต่อตาไฟฟ้า

• ให้แน่ใจว่าความสูงของแสงความปลอดภัยจากพื้นไม่ต่ํากว่า 20 ซม.
