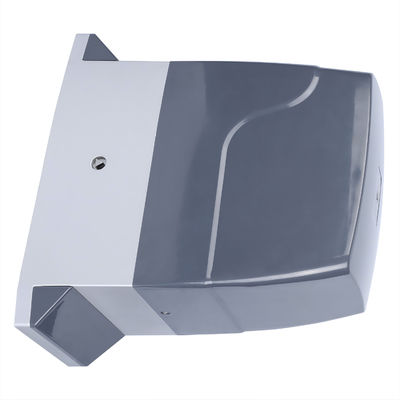

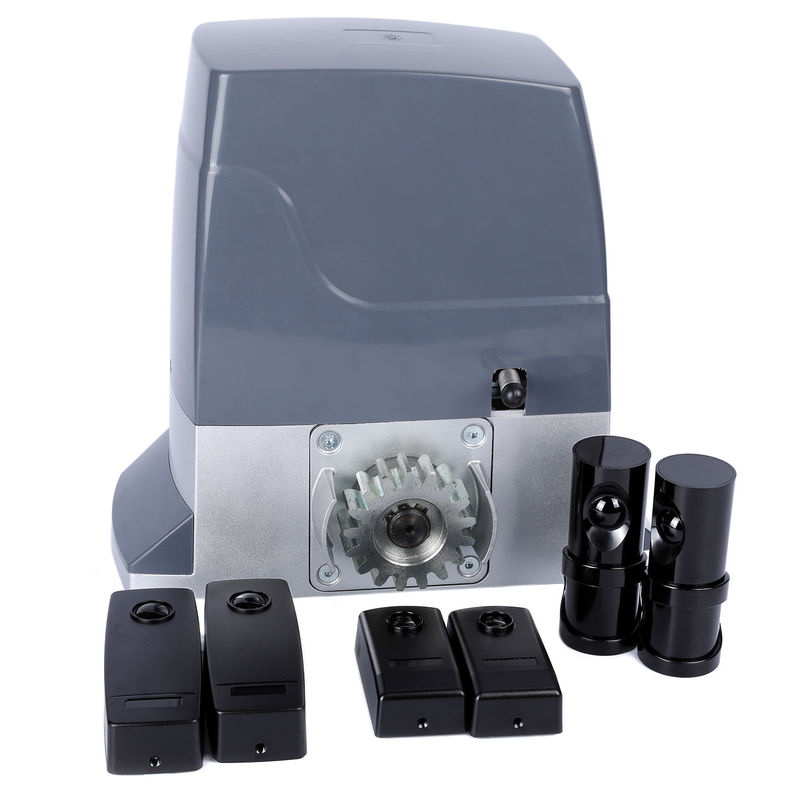

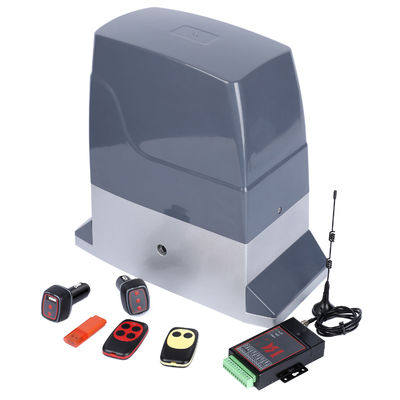

SDM-20R มอเตอร์ประตูเลื่อนอัตโนมัติ ด้วยแบตเตอรี่สํารอง การทํางานต่อเนื่อง

มอเตอร์ SDM-20R Automatic Sliding Gate เป็นทางออกที่น่าเชื่อถือสําหรับการทํางานประตูที่เรียบร้อย โดยมีแบตเตอรี่สํารองที่ติดตั้งไว้เพื่อการทํางานต่อเนื่องเครื่องยนต์ที่สร้างสรรค์นี้ทําให้ประตูของคุณยังคงทํางาน แม้กระทั่งในช่วงการขาดไฟฟ้า, ให้ความสงบจิตใจและการเข้าถึงที่ดินของคุณอย่างต่อเนื่อง ไม่ว่าจะเป็นทางเดินบ้านหรือทางเข้าของธุรกิจSDM-20R ถูกออกแบบมาเพื่อตอบสนองความต้องการของคุณ ด้วยประสิทธิภาพและความน่าเชื่อถือ.

พร้อมด้วยเทคโนโลยีที่ทันสมัย SDM-20R ทํางานอย่างเงียบและเรียบร้อย เพิ่มประสบการณ์ผู้ใช้งานโดยรวมทําให้มันเหมาะสมสําหรับครัวเรือนและธุรกิจที่ยุ่งยากนอกจากนี้ มอเตอร์ยังมีกลไกความปลอดภัย เช่น การตรวจจับอุปสรรค เพื่อให้การทํางานปลอดภัยสําหรับทั้งรถยนต์และคนเดิน

การติดตั้งเรียบง่าย และ SDM-20R สามารถใช้งานกับประตูเลื่อนหลากหลายแบบ สามารถรองรับน้ําหนักและขนาดต่าง ๆ ได้ลงทุนในมอเตอร์ประตูเลื่อนอัตโนมัตินี้ เพื่อเพิ่มความปลอดภัยและความสะดวกในการเข้าถึงของของคุณรวมเทคโนโลยีที่ทันสมัยกับผลงานที่แข็งแกร่งสําหรับการใช้งานประจําวัน

ลักษณะ

1การออกแบบกันความดัน

ในการทํางานครั้งแรกหลังจากการเปิดพลังงานแต่ละครั้ง มอเตอร์จะทํางานอย่างช้า ๆ ไปยังจุดจํากัดตลอดกระบวนการเพื่อหลีกเลี่ยงการรีบออกจากขั้นต่ํา เมื่อประตูถึงจุดจํากัดเครื่องยนต์สามารถทํางานได้เพียงด้วยการกดปุ่มในทิศทางตรงข้ามเพื่อป้องกันความจํากัดจากการแตก. (ข้อตักเตือน: มันมีฟังก์ชันป้องกันการปิดพลังงานเมื่ออยู่ในสถานที่ และมอเตอร์จะเคลื่อนไหวในทิศทางตรงกันข้ามเท่านั้นเมื่อมีการเพิ่มพลังงาน)

2โหมด master-slave สามารถใช้ได้

มอเตอร์ 2 เครื่องที่มีแผ่นควบคุมเดียวกันในแต่ละเครื่องสามารถทํางานร่วมกัน ในโหมดนี้ อินฟราเรด, แผ่นดินสัมผัส, ปิดประตูอัตโนมัติและฟังก์ชันอื่น ๆ ได้ถูกร่วมกันการสัมผัสพื้นดินต้องเชื่อมต่อกับเครื่องยนต์หลัก.

3- ป้องกันการทํางานของมอเตอร์

เพื่อป้องกันการทํางานของมอเตอร์ในระหว่างการล้มเหลวในการเดินทาง บอร์ดควบคุมจะเรียนรู้เวลาทํางานของมอเตอร์โดยอัตโนมัติโดยไม่ต้องตั้งค่าด้วยมือและ 10s จะเพิ่มขึ้นโดยอัตโนมัติเป็นช่วงเวลา.

4- ปิดอัตโนมัติ

5เริ่มสบาย และหยุดช้า

มีตัวประกอบการเริ่มต้นอ่อนและหยุดช้า สามารถปรับระยะทางและความเร็วของตัวประกอบการหยุดช้าได้

6. หยุดและลดลงกับความต้านทาน

สามารถเปลี่ยนระหว่างหยุดต่อความต้านทาน และรีบอัพต่อความต้านทานสําหรับการเดินทางปิด

7โซค็อตสําหรับโมดูล bluetooth

โซค็อต (socket) มีการบูรณาการในเครื่องสําหรับการใส่โมดูล bluetooth ที่อยู่ลําพัง (โมดูลที่ไม่ได้รวมไว้ตามแบบตั้งค่า)

8การตั้งค่าปุ่มเดียวสําหรับการควบคุมอินเตอร์เน็ต

สามารถเชื่อมโยงได้โดยตรงกับเครื่องควบคุมอินเตอร์เน็ต โดยการกดปุ่มหนึ่งบนเครื่อง ไม่จําเป็นต้องใช้วิธีการสําเนา

รางวัลตําแหน่ง Off

การควบคุมทางไกลด้วยกุญแจอิสระสี่กุญแจที่ทํางานเป็น เปิด ปิด หยุด ล็อค เมื่ออยู่ในโหมดไม่ผ่านกุญแจ Stop ต้องกดก่อนที่จะสามารถทํางาน.

รางวัลตําแหน่ง ON

(1) คีย์เดียวบนรีโมทคือคีย์ควบคุม 1 คีย์ (คีย์เฉพาะที่กดระหว่างการจับคู่)

(2) คีย์แต่ละคีย์บนรีโมทเป็นคีย์ควบคุม 1 คีย์

รางวัลการตั้งค่าฟังก์ชัน

เปลี่ยนและเปิด 1 และ 6 เป็น ON เท่านั้น กด SET ครั้งเดียวด้วยกระพริบ คือโหมด 1 คีย์ 1 คีย์ กดอีกครั้งด้วย 4 กระพริบ คือโหมด 4 คีย์ 1 คีย์ เปลี่ยน 6 เป็น OFF หลังจากตั้ง

เมื่อประตูถูกปิดที่ตําแหน่งขั้นต่ํา กดกะแนนล็อค จะทําให้มอเตอร์ทํางานในการเคลื่อนไหวเปิดสําหรับ 6s

รางวัลตําแหน่ง ON

เปิดฟังก์ชันปิดอัตโนมัติ เมื่อประตูเปิดในตําแหน่งขีดจํากัด นับถอยหลังจะเริ่มต้น

รางวัลการตั้งค่าเวลาปิดอัตโนมัติ

เปลี่ยนและเพียงเปิด 3 และ 6 เพื่อ ON ทุกการกดปุ่ม SET เป็น 1s วางมันนานที่คุณ

ต้องการสูงสุด 250s หลังจากการตั้งค่า เปลี่ยน 6 เป็น Off

ความเร็วของ Slow Stop สามารถปรับด้วยตัวปรับ MT, เปลี่ยนมันไปตามทิศทางนาฬิกาเพื่อเพิ่มความเร็ว, เปลี่ยนมันไปตามทิศทางนาฬิกาเพื่อลดความเร็ว

ระยะทางของ Slow Stop สามารถปรับได้ด้วยตัวปรับ TIME, เปลี่ยนมันไปตามทิศทางนาฬิกาเพื่อเพิ่มระยะทาง, เปลี่ยนมันไปตามทิศทางนาฬิกาเพื่อลดระยะทาง

รางวัลการเดินทางเรียนรู้ทางไกล

เปิดและเพียงเปิด 4 และ 6 เพื่อเปิด, แล้วดึงกีฬา ONE จนกว่าประตูจะเริ่มทํางาน auomatically และปล่อย. มันจะปิดขอบและเปิดขอบ,และใกล้กับขีดจํากัดอีกครั้งด้วยผลหยุดช้าหลัง 2 เสียงเบิ๊ป ระบบการเรียนรู้ทางไกลจะเสร็จสิ้น

รางวัลตําแหน่ง OFF

เปิดฟังก์ชันการเริ่มต้นช้า ประตูจะทํางานในความเร็วช้าสําหรับ 2 วินาทีแรก เพื่อลดการสั่นของประตู

รางวัลตําแหน่ง ON

เปิดโหมดการตั้งค่าสําหรับฟังก์ชัน One-key, การปิดอัตโนมัติ และการหยุดช้า เมื่อการตั้งค่าถูกตั้งค่า ให้เปิดปุ่มนี้ให้เป็น OFF เพื่อให้มีผล

รางวัลตําแหน่ง ON

ประตูหยุดต่อต้านความต้านทานเมื่อวิ่งเพื่อเปิด เมื่อวิ่งเพื่อปิด ประตูหยุดต่อต้านความต้านทานสําหรับ 1s แล้วลุยกลับ

รางวัลการปรับความต้านทานที่ปรับปรุงให้ดีที่สุด

ให้แน่ใจว่ามอเตอร์ทํางานอย่างถูกต้อง เปิดสวิทช์ดิบ 7 แล้วขณะที่มอเตอร์อยู่ในกระบวนการปิดหมุนตัวปรับ FORCE ในทิศทางตรงข้ามนาฬิกา เพื่อให้ประตูหยุดและกลับมาโดยอัตโนมัติ, นี่คือขั้นต่ําของแรงต่อต้าน, มันถูกเสนอให้หมุนตัวปรับในทิศทางนาฬิกาเล็กน้อยเพื่อตั้งมันเป็นแรงต่อต้านสุดท้าย.

✓ รูปแบบ master-slave หมายถึง 2 มอเตอร์ที่มีแผ่นควบคุมเดียวกันติดตั้งบนแต่ละงานพร้อมกันเมื่อมอเตอร์ master กําลังทํางานเชื่อม 2 มอเตอร์ผ่าน 485A + BInterfaces บนทั้งสองมอเตอร์ในขณะเดียวกันเพื่อทําความเข้าใจโหมด master-slave.

1.ตัวชี้วัด RUN ติดอยู่เสมอเมื่อใช้พลังงาน

2.ตัวชี้วัด RUN แสงส่องครั้งเดียว ทุกครั้งที่สัญญาณ RF ที่มีประสิทธิภาพถูกตรวจจับ

3.เมื่อตั้งตัวกล้าอัตโนมัติปิด ตัวชี้วัด RUN แสงส่องครั้งหนึ่ง พร้อมกับสัญญาณเบีป เมื่อกด ONE ทุกครั้ง

4.เมื่ออยู่ในโหมด Master-slave ตัวชี้วัด RUN จะส่องส่องตลอดเวลา ด้วยระยะเวลา 1s

5.เมื่ออยู่ในสภาพการนับถอยหลังปิดอัตโนมัติ ตัวชี้วัด RUN จะส่องส่องตลอดเวลา ด้วยระยะเวลา 1s

6.เมื่ออยู่ในการเคลื่อนไหวเปิดตัว ตัวชี้วัด RUN จะส่องส่องครั้งละวินาที

7.เมื่ออยู่ในกระบวนการปิด ตัวชี้วัด RUN แสงส่อง 5 ครั้งต่อวินาที

ตัวชี้วัด UNDER-V

1.เมื่อโมดูล bluetooth ไม่ถูกผูกติดกัน ตัวชี้ BLE จะส่องส่องส่องส่องครั้งละวินาที

1.เวลาชาร์จไฟ LED สีแดงจะส่องอยู่เสมอ

2.ไฟ LED สีแดงจะส่องออกหลังจากชาร์จเต็ม

เมื่อเปิดไฟ LED สีแดงที่ตรงกับไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟ

เมื่อเปิดไฟ LED สีแดงที่ตรงกับไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟ

เมื่อเปิดไฟ LED สีแดงที่ตรงกับไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟ

เมื่อถูกกระตุ้น ไฟ LED สีเหลืองที่ตรงกับมันจะส่อง

เมื่อถูกกระตุ้น ไฟ LED สีเขียวที่ตรงกับมันจะส่อง

เมื่อเปิดไฟ LED สีแดงที่ตรงกับไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟไฟ

เมื่อประตูถูกปิดในตําแหน่งขีดจํากัด ไฟ LED ที่ตรงกับมันจะอยู่บน

เมื่อประตูเปิดในตําแหน่งขีดจํากัด ไลด์ที่ตรงกันจะอยู่บน

2.เมื่ออยู่ในสภาวะไม่ล็อค ภายใต้โหมดล็อค จะเกิดเสียงพังเมื่อกดปุ่มLOCK บนรีโมท แสดงว่ารีโมทล็อคกดปุ่ม STOP บนรีโมท สร้างเสียง 2 เสียง, และรีโมทไม่ล็อค

3.เมื่อทั้งสองเข็มสวิตช์ถูกกระตุ้นในเวลาเดียวกัน, เบซเซอร์ยังคงบึมและมอเตอร์ไม่สามารถทํางานด้วยปุ่มใด ๆ, ในกรณีนี้ความสูงของแม่เหล็กควรถูกปรับ

4.เมื่อประตูอยู่ในตําแหน่งขั้นต่ําเปิด/ปิด หากกดปุ่มเปิด/ปิดบนรีโมท จะเกิดเสียงกระพริบ 3 ครั้งต่อเนื่องและไม่มีปฏิกิริยาเกิดขึ้น

5.หยุดต่อต้านความต้านทานเมื่อเปิด จะทําให้เกิดเสียงกระพริบ 3 ครั้งต่อเนื่อง หยุด/กระพริบต่อต้านความต้านทานเมื่อปิด จะทําให้เกิดเสียงกระพริบ 5 ครั้งต่อเนื่อง

ขยับประตูไปยังตําแหน่งปิดที่ดีที่สุด เก็บแม่เหล็กไว้บนรากเกียร์ที่จุดที่กล่องสวิทช์ขีดจํากัดตั้งอยู่ และให้แน่ใจว่าแม่เหล็กมุ่งหน้าไปยังกล่องทําเช่นเดียวกันกับแม่เหล็กอีกสําหรับตําแหน่งเปิดที่ปลายอื่นของ racks. ให้แน่ใจว่าแม่เหล็กด้านซ้ายสูงขึ้นและหนึ่งด้านขวาต่ําลง เมื่ออยู่ในตําแหน่งขั้นต่ําที่แน่นอน ตัวชี้วัด LED ตรงกับบนบอร์ดจะอยู่บนถ้า 2 ตัวชี้วัดเปิดในเวลาเดียวกัน พร้อมกับเสียงกระจายตลอดเวลาความสูงของแม่เหล็กต้องปรับ

1.เปลี่ยนสวิทช์ Master/Slave dip ให้เป็น ON บนมอเตอร์หลัก ปล่อยสวิทช์เป็น OFF บนมอเตอร์ทาส

2.เชื่อมต่ออินเตอร์เฟซ A + B- บนมอเตอร์หลักกับอินเตอร์เฟสที่ตรงกันบนมอเตอร์ทาส
