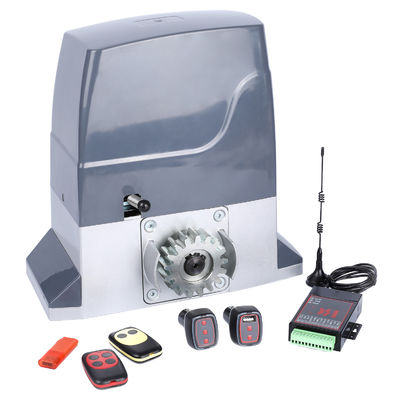

มอเตอร์ประตูเลื่อนอัตโนมัติ SDM-10R พร้อมรีโมทคอนโทรลสำหรับงานหนักและทนทานต่อสภาพอากาศ

มอเตอร์ประตูเลื่อนอัตโนมัติ SDM-10R ได้รับการออกแบบมาเพื่อความทนทานและประสิทธิภาพ ทำให้เป็นโซลูชั่นที่สมบูรณ์แบบสำหรับทั้งที่อยู่อาศัยและเชิงพาณิชย์ ด้วยโครงสร้างที่ทนทาน มอเตอร์นี้ได้รับการออกแบบให้ทนทานต่อสภาพอากาศที่รุนแรง จึงรับประกันการทำงานที่เชื่อถือได้ตลอดทั้งปี การออกแบบที่แข็งแกร่งรับประกันอายุการใช้งานที่ยาวนาน ให้ความอุ่นใจกับความต้องการระบบประตูอัตโนมัติของคุณ

มาพร้อมกับรีโมทคอนโทรลที่ใช้งานง่าย SDM-10R ช่วยให้เข้าถึงได้สะดวกเพียงปลายนิ้วสัมผัส ไม่ว่าคุณจะถึงบ้านเต็มมือหรือเพียงต้องการเพิ่มความปลอดภัยให้กับทรัพย์สินของคุณ มอเตอร์นี้ช่วยให้การทำงานง่ายดาย ประสิทธิภาพที่ราบรื่นและเงียบทำให้เป็นตัวเลือกที่เหมาะสำหรับทุกสภาพแวดล้อม ในขณะที่คุณสมบัติการปลดฉุกเฉินช่วยเพิ่มความปลอดภัยและการเข้าถึงได้ในระหว่างที่ไฟฟ้าดับ

การติดตั้งทำได้ตรงไปตรงมา และ SDM-10R เข้ากันได้กับขนาดเกตและน้ำหนักต่างๆ ทำให้เป็นตัวเลือกที่หลากหลายสำหรับทุกการตั้งค่า อัพเกรดทรัพย์สินของคุณด้วยมอเตอร์ประตูบานเลื่อนที่ล้ำสมัย และเพลิดเพลินไปกับการผสมผสานที่ลงตัวของความสะดวกสบาย ความปลอดภัย และความทนทาน

คุณสมบัติ

1. การออกแบบป้องกันการเร่งด่วน

ในการทำงานครั้งแรกหลังจากเปิดเครื่องแต่ละครั้ง มอเตอร์จะทำงานแบบสโลว์โมชั่นไปยังจุดจำกัดตลอดกระบวนการเพื่อหลีกเลี่ยงการเร่งเกินขีดจำกัด เมื่อประตูถึงขีดจำกัด มอเตอร์จะทำงานได้โดยการกดปุ่มในทิศทางตรงกันข้ามเท่านั้น เพื่อป้องกันไม่ให้ขีดจำกัดหลุดออก (หมายเหตุ: มีฟังก์ชั่นป้องกันการปิดเครื่องเมื่ออยู่ในตำแหน่ง และมอเตอร์จะเคลื่อนที่ไปในทิศทางตรงกันข้ามเมื่อเปิดเครื่องใหม่เท่านั้น)

2. มีโหมด Master-Slave

มอเตอร์สองตัวที่มีแผงควบคุมเดียวกันสามารถทำงานพร้อมกันได้ ในโหมดนี้ อินฟราเรด ความรู้สึกภาคพื้นดิน การปิดประตูอัตโนมัติ และฟังก์ชันอื่นๆ จะถูกซิงโครไนซ์ ข้อควรสนใจ: ต้องเชื่อมต่อเซ็นเซอร์อินฟราเรดและกราวด์กับมอเตอร์หลัก

3. การป้องกันรันไทม์ของมอเตอร์

เพื่อป้องกันไม่ให้มอเตอร์ทำงานในระหว่างการเดินทางล้มเหลว บอร์ดควบคุมจะเรียนรู้เวลาการทำงานของมอเตอร์โดยอัตโนมัติโดยไม่ต้องตั้งค่าด้วยตนเอง และจะเพิ่ม 10 วินาทีเป็นส่วนต่างของเวลาโดยอัตโนมัติ

4. ฟังก์ชั่นปิดอัตโนมัติ

5. สตาร์ทแบบนุ่มนวลและหยุดช้า

มีคุณสมบัติการสตาร์ทแบบนุ่มนวลและการหยุดแบบช้าๆ สามารถปรับระยะทางและความเร็วของคุณสมบัติการหยุดช้าได้

6. หยุดและฟื้นตัวจากการต่อต้าน

สลับได้ระหว่างจุดหยุดต่อแนวต้านและการดีดกลับต่อแนวต้านสำหรับการเดินทางปิด หยุดต่อต้านการเคลื่อนที่แบบเปิด

7. ซ็อกเก็ตออนบอร์ดสำหรับโมดูลบลูทูธ

ซ็อกเก็ตถูกรวมไว้บนบอร์ดสำหรับการเสียบโมดูลบลูทูธแบบสแตนด์อโลน (โมดูลไม่ได้รวมไว้ตามค่าเริ่มต้น)

8. การกำหนดค่าปุ่มเดียวสำหรับการควบคุมอินเทอร์เน็ต

สามารถจับคู่กับตัวควบคุมอินเทอร์เน็ตได้โดยตรงด้วยการกดปุ่มเดียวบนเครื่อง โดยไม่จำเป็นต้องมีขั้นตอนการคัดลอก

❀ตำแหน่งปิด

รีโมทคอนโทรลพร้อมปุ่มอิสระสี่ปุ่มที่ทำงานเป็นเปิด ปิด หยุด ล็อค เมื่ออยู่ในโหมดไม่มีทางเดิน หลังจากกดปุ่มล็อคแล้ว ต้องกดปุ่ม Stop ก่อนจึงจะสามารถใช้งานได้

❀ตำแหน่งเปิด

(1) ปุ่มเดียวบนรีโมทคือปุ่มควบคุมปุ่มเดียว (ปุ่มเฉพาะที่กดขณะจับคู่)

(2) แต่ละปุ่มบนรีโมทเป็นปุ่มควบคุมแบบปุ่มเดียว

❀การตั้งค่าฟังก์ชั่น

หมุนและหมุน 1 และ ⑥ ไปที่ ON เท่านั้น กด SET หนึ่งครั้งพร้อมเสียงกริ่งเป็นโหมดปุ่มเดียวแบบปุ่มเดียว กดอีกครั้งด้วยปุ่ม 4 ปุ่มคือโหมดปุ่มเดียว 4 ปุ่ม หมุน ⑥ ไปที่ OFF หลังจากการตั้งค่า

❀ เมื่อประตูปิดที่ตำแหน่งจำกัด ให้กดปุ่มล็อค จะทำให้มอเตอร์ทำงานในการเคลื่อนที่เปิดเป็นเวลา 6 วินาที

❀เปิดตำแหน่ง

เปิดใช้งานฟังก์ชั่นปิดอัตโนมัติ เฉพาะเมื่อมีการเปิดประตูที่ตำแหน่งจำกัดเท่านั้นที่จะเริ่มนับถอยหลัง จากนั้นประตูจะปิดโดยอัตโนมัติไปยังตำแหน่งจำกัด

❀การตั้งค่าตัวจับเวลาปิดอัตโนมัติ

หมุนและหมุน 3 และ ⑥ ไปที่ ON เท่านั้น การกดปุ่ม SET แต่ละครั้งคือ 1 วินาที ตั้งค่าตราบเท่าที่คุณ

ขอได้ถึง 250s หลังจากตั้งค่าแล้ว ให้หมุน ⑥ ไปที่ OFF

❀ ความเร็วของ Slow Stop สามารถปรับได้ด้วยตัวปรับ MT หมุนตามเข็มนาฬิกาเพื่อเพิ่มความเร็ว หมุนทวนเข็มนาฬิกาเพื่อลดความเร็ว

❀ สามารถปรับระยะห่างของการหยุดช้าๆ ได้โดยใช้ตัวปรับ TIME หมุนตามเข็มนาฬิกาเพื่อให้ได้ระยะทาง หมุนทวนเข็มนาฬิกาเพื่อลดระยะห่าง

❀การเรียนรู้ทางไกลการเดินทาง

หมุนและหมุน ④ และ ⑥ ไปที่ ON เท่านั้น จากนั้นกดปุ่ม ONE ค้างไว้จนกว่าประตูจะเริ่มทำงานโดยอัตโนมัติและปล่อย มันจะปิดถึงขีดจำกัดและเปิดจนถึงขีดจำกัด และปิดถึงขีดจำกัดอีกครั้งพร้อมกับเอฟเฟกต์การหยุดแบบช้า หลังจากส่งเสียงบี๊บ 2 ครั้ง แสดงว่าขั้นตอนการเรียนรู้การเดินทางระยะไกลเสร็จสิ้น

❀ตำแหน่งปิด

เปิดใช้งานฟังก์ชั่นเริ่มต้นช้า ประตูวิ่งด้วยความเร็วที่ช้าลงในช่วง 2 วินาทีแรก เพื่อลดอาการสั่นของประตู

❀เปิดตำแหน่ง

เปิดใช้งานโหมดการตั้งค่าสำหรับฟังก์ชันปุ่มเดียว ฟังก์ชันปิดอัตโนมัติ และฟังก์ชันหยุดช้า เมื่อตั้งค่าแล้ว ให้หมุนปุ่มนี้เป็นปิดเพื่อให้มีผล

❀เปิดตำแหน่ง

ประตูจะหยุดต้านเมื่อวิ่งเพื่อเปิด เมื่อวิ่งเพื่อปิด ประตูจะหยุดต่อต้านเป็นเวลา 1 วินาทีแล้วจึงเด้งกลับ

❀ปรับความต้านทานการฟื้นตัวให้เหมาะสม

ตรวจสอบให้แน่ใจว่ามอเตอร์ทำงานอย่างถูกต้อง เปิดสวิตช์ DIP ⑦ จากนั้นในขณะที่มอเตอร์อยู่ในการเคลื่อนที่ของการปิด ให้หมุนตัวปรับ FORCE ทวนเข็มนาฬิกาเพื่อให้ประตูหยุดและกลับโดยอัตโนมัติ นี่คือเกณฑ์ของแรงต้าน แนะนำให้หมุนตัวปรับตามเข็มนาฬิกาเล็กน้อยเพื่อตั้งค่าเป็นแรงต้านสุดท้าย

❀ โหมดมาสเตอร์-สเลฟหมายถึงมอเตอร์ 2 ตัวที่มีบอร์ดควบคุมเดียวกันติดตั้งในแต่ละงานพร้อมกันเมื่อมอเตอร์หลักทำงาน เชื่อมต่อมอเตอร์ 2 ตัวผ่านอินเทอร์เฟซ 485A+Binterface บนมอเตอร์ทั้งสองแบบขนานเพื่อรับโหมดมาสเตอร์-สเลฟ

1.ไฟแสดง RUN จะเปิดอยู่เสมอเมื่อเปิดเครื่อง

2.ไฟแสดง RUN จะกะพริบทุกครั้งที่ตรวจพบสัญญาณ RF ที่มีประสิทธิผล

3.เมื่อตั้งเวลาปิดอัตโนมัติ ไฟแสดง RUN จะกะพริบหนึ่งครั้งพร้อมกับส่งเสียงบี๊บทุกครั้งที่กด ONE

4.เมื่ออยู่ในโหมด Master-slave ไฟแสดง RUN จะกะพริบอย่างต่อเนื่องโดยมีช่วงเวลา 1 วินาที

5.เมื่ออยู่ในสถานะนับถอยหลังปิดอัตโนมัติ ไฟแสดง RUN จะกะพริบอย่างต่อเนื่องโดยมีช่วงเวลา 1 วินาที

6.เมื่ออยู่ในการเคลื่อนไหวของการเปิด ไฟแสดง RUN จะกะพริบหนึ่งครั้งต่อวินาที

7.เมื่ออยู่ในการเคลื่อนที่ของการปิด ไฟแสดง RUN จะกะพริบ 5 ครั้งต่อวินาที

ตัวบ่งชี้ UNDER-V

1.เมื่อไม่ได้ผูกโมดูลบลูทูธ ไฟแสดงสถานะ BLE จะกะพริบหนึ่งครั้งต่อวินาทีอย่างต่อเนื่อง

1.เมื่อชาร์จ ไฟ LED สีแดงจะติดสว่างตลอดเวลา

2.ไฟ LED สีแดงดับลงหลังจากชาร์จเต็มแล้ว

เมื่อถูกกระตุ้น ไฟ LED สีแดงที่เกี่ยวข้องจะติดสว่าง มิฉะนั้นจะดับลง

เมื่อถูกกระตุ้น ไฟ LED สีแดงที่เกี่ยวข้องจะติดสว่าง มิฉะนั้นจะดับลง

เมื่อถูกกระตุ้น ไฟ LED สีแดงที่เกี่ยวข้องจะติดสว่าง มิฉะนั้นจะดับลง

เมื่อถูกกระตุ้น ไฟ LED สีเหลืองที่เกี่ยวข้องจะเปิดขึ้น มิฉะนั้นจะดับลง

เมื่อถูกทริกเกอร์ ไฟ LED สีเขียวที่เกี่ยวข้องจะเปิดขึ้น มิฉะนั้นจะดับลง

เมื่อถูกกระตุ้น ไฟ LED สีแดงที่เกี่ยวข้องจะติดสว่าง มิฉะนั้นจะดับลง

เมื่อประตูปิดที่ตำแหน่งจำกัด ไฟ LED ที่เกี่ยวข้องจะติดสว่าง ไม่เช่นนั้นจะปิด

เมื่อประตูเปิดที่ตำแหน่งจำกัด ไฟ LED ที่เกี่ยวข้องจะติดอยู่ ไม่เช่นนั้นจะปิด

2.เมื่ออยู่ในสถานะปลดล็อคภายใต้โหมดล็อค จะมีเสียงบี๊บเกิดขึ้นเมื่อกดปุ่ม LOCK บนรีโมท แสดงว่ารีโมทถูกล็อค เมื่ออยู่ในสถานะล็อค ให้กดปุ่ม STOP บนรีโมททำให้เกิดเสียงบี๊บ 2 ครั้ง และรีโมทจะถูกปลดล็อค

3.เมื่อลิมิตสวิตช์ทั้งสองทำงานพร้อมกัน เสียงกริ่งจะดังต่อไป และมอเตอร์จะไม่สามารถใช้งานได้ด้วยปุ่มใดๆ ในกรณีนี้ ควรปรับความสูงของแม่เหล็ก

4.เมื่อประตูอยู่ที่ตำแหน่งจำกัดเปิด/ปิด หากกดปุ่มเปิด/ปิดบนรีโมท เสียงกระหึ่มต่อเนื่อง 3 ครั้งจะเกิดขึ้นและไม่มีปฏิกิริยาใดๆ เกิดขึ้น

5.หยุดต่อแนวต้านเมื่อเปิดจะทำให้เกิดเสียงกระหึ่มต่อเนื่อง 3 ครั้ง หยุด/เด้งกลับต่อแนวต้านเมื่อปิดจะทำให้เกิดเสียงกระหึ่มต่อเนื่อง 5 ครั้ง

ย้ายประตูไปยังตำแหน่งปิดที่เหมาะสมที่สุด ติดแม่เหล็กบนชั้นวางเกียร์ตรงจุดที่กล่องลิมิตสวิตช์ตั้งอยู่ และตรวจสอบให้แน่ใจว่าแม่เหล็กหันเข้าหากล่อง ทำเช่นเดียวกันกับแม่เหล็กอีกอันสำหรับตำแหน่งเปิดที่ปลายอีกด้านของชั้นวาง ตรวจสอบให้แน่ใจว่าแม่เหล็กด้านซ้ายอยู่สูงกว่าและแม่เหล็กทางด้านขวาอยู่ต่ำกว่า เมื่ออยู่ที่ตำแหน่งจำกัด ไฟ LED ที่เกี่ยวข้องบนบอร์ดจะติดอยู่ หากไฟสัญญาณ 2 ตัวเปิดพร้อมกันพร้อมกับเสียงกระหึ่มคงที่ จำเป็นต้องปรับความสูงของแม่เหล็ก

1.หมุนสวิตช์ดิปหลัก/สเลฟไปที่เปิดบนมอเตอร์หลัก ปล่อยสวิตช์ไว้ที่ OFF บนมอเตอร์สเลฟ

2.เชื่อมต่ออินเทอร์เฟซ A+ B- บนมอเตอร์หลักเข้ากับอินเทอร์เฟซที่สอดคล้องกันบนมอเตอร์รอง
