เครื่องตรวจจับวงจรช่องสอง - การควบคุมอิสระและเทคโนโลยีป้องกันการกระแทกสําหรับระบบจราจรที่สมาร์ทและความน่าเชื่อถือ

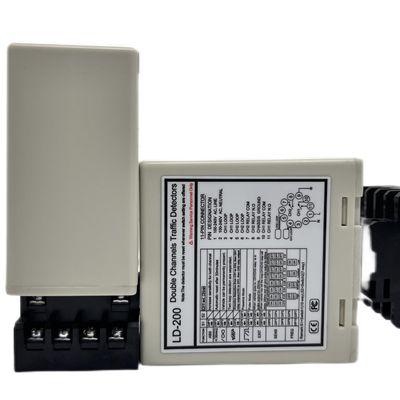

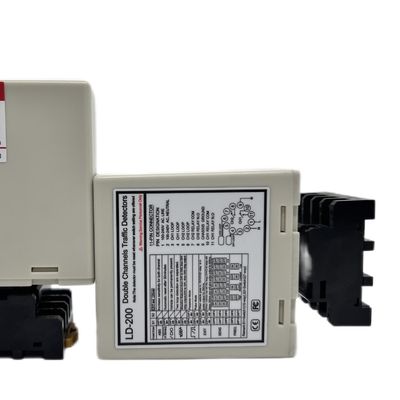

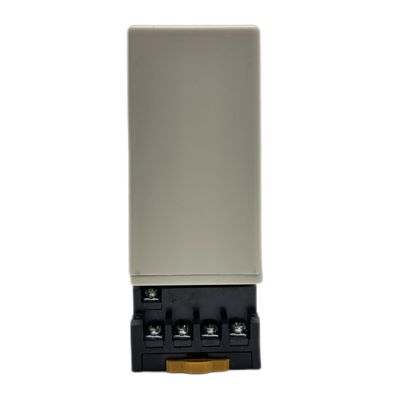

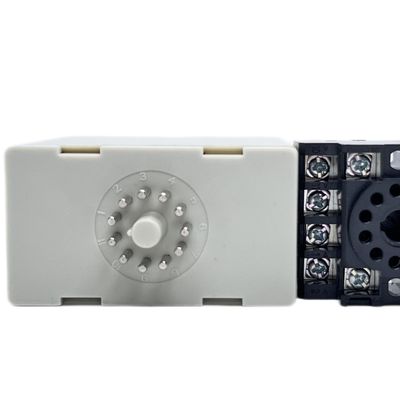

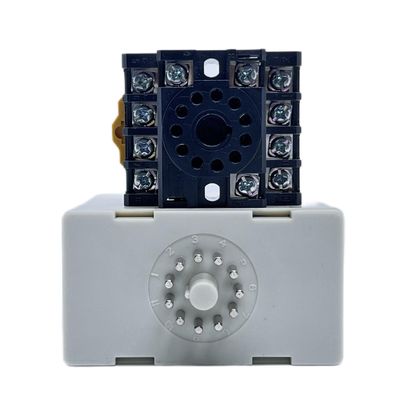

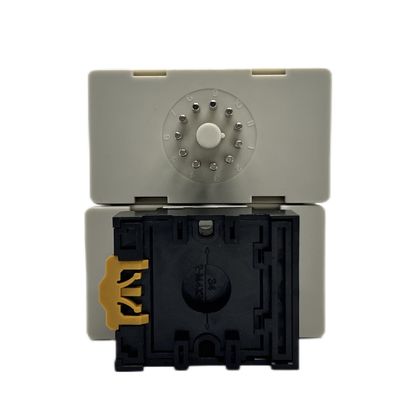

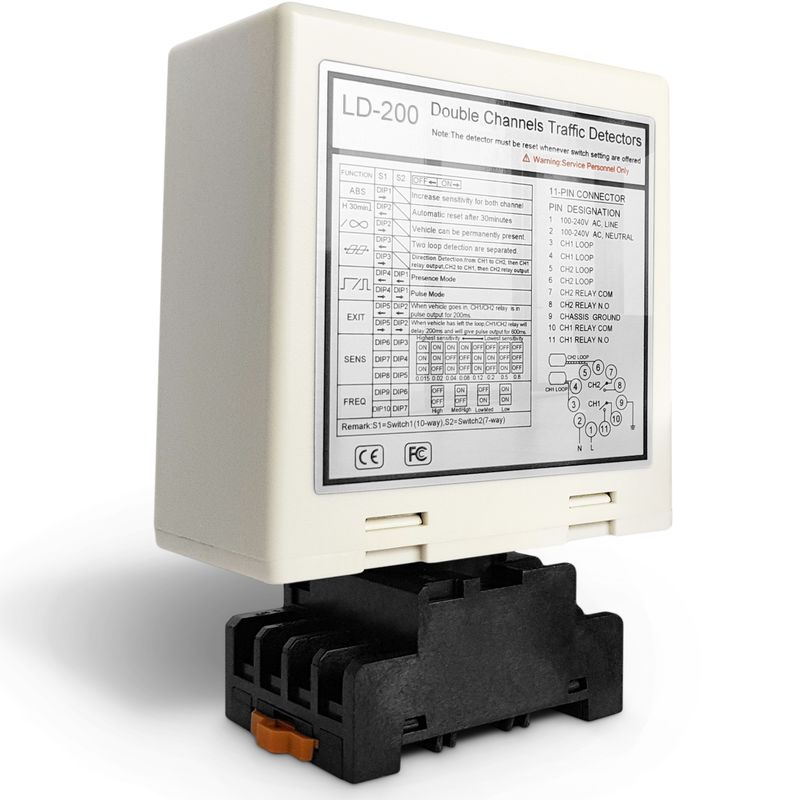

รายการJUTAI เครื่องตรวจจับวงจรช่องสอง(รุ่น LD-200/LD-202) ได้ถูกออกแบบเพื่อปฏิวัติการจัดการจราจรการควบคุมแบบอิสระสองช่องและเทคโนโลยีการป้องกันเสียงข้ามสายที่ทันสมัย, ส่งความน่าเชื่อถือที่ไม่มีคู่แข่งสําหรับโครงสร้างพื้นฐานเมืองฉลาด แต่ละช่องทางทํางานเป็นอิสระการนับยนต์ (ช่อง 1)และการจัดลําดับความสําคัญของถนนฉุกเฉิน (ช่อง 2), ทั้งนี้ยังคงมีการประสานงานอย่างต่อเนื่องการปรับความถี่ 40~80KHzทําให้สัญญาณแยกกันอย่างไดนามิค เพื่อกําจัดการสื่อสารข้ามจากตัวตรวจจับที่อยู่ใกล้เคียง สายไฟฟ้า หรือเครือข่าย 5Gความแม่นยํา > 99.9%ในอุปกรณ์ที่มีความหนาแน่นสูง เช่น ทางหลวงหลายเลน หรือแยกทางเมืองอุปกรณ์เรือนอลูมิเนียม IP67ป้องกันฝุ่น น้ําและอุณหภูมิสุดๆ (-40°C ถึง +70°C) ทําให้มันเหมาะสําหรับการทํางานตลอด 24 ชั่วโมงในสภาพแวดล้อมที่รุนแรง

ในระบบการจราจรที่ฉลาด, ช่องทางอิสระของตัวตรวจจับสามารถควบคุมสัญญาณแบบปรับปรุงได้ เช่น ช่อง 1 สามารถปรับปรุงระยะเวลาไฟเขียวขึ้นอยู่กับคิวรถในเวลาจริงขณะที่ช่อง 2 ติดตามการข้ามทางคนเดินเพื่อป้องกันความขัดแย้ง.เทคโนโลยีป้องกันเสียงข้ามสายรับประกันการทํางานที่ไม่รบกวน แม้แต่ในพื้นที่ที่มีเสียงเสียงไฟฟ้า เช่น ทางเดินชาร์จ EV หรือสวนอุตสาหกรรมการปรับความรู้สึก 16 ระดับ (0-F)ผ่าน aระยะความเข้มงวด 20 ∼ 2000μHมันสามารถตรวจจับรถยนต์ได้อย่างแม่นยํา จากจักรยานยนต์ไปยังรถบรรทุกสินค้าการใช้งานล่าสุดในเมืองฉลาดของยุโรป ลดการละเมิดกฎหมายการจราจร 30%.

JUTAI ให้ความสําคัญต่อความน่าเชื่อถือและความง่ายในการบูรณาการสินเชื่อมเข้าแบบทั่วไป 12-24V DC/100-240V ACสนับสนุนพลังงานแสงอาทิตย์และเครือข่ายการออกของตัวเรเล่ SPDTผ่านการรับรองสําหรับCE, FCC และ RoHS, มันตอบสนองกับมาตรฐานโลกสําหรับความปลอดภัยและความยั่งยืน.การรับประกัน 5 ปีและการติดตั้ง DIN-rail plug-and-play เครื่องตรวจจับช่องสองของ JUTAI เป็นมุมก้อนของเครือข่ายจราจรที่ฉลาดและพร้อมในอนาคตและนวัตกรรมขับเคลื่อนการเคลื่อนไหว.

ลักษณะ

• 1ระยะการตรวจจับ 15-2000 μh
  • เครื่องตรวจจับวงจรรองรับช่วงการตรวจสอบที่กว้างจาก 15 μH ถึง 2000 μH ซึ่งรองรับขนาดวงจรและการตั้งค่าต่างๆ เพื่อการใช้งานได้หลากหลายในกรณีการตรวจสอบการจราจรที่แตกต่างกัน
  • ระยะการตรวจจับที่กว้างขวางทําให้เครื่องตรวจจับวงจรของเราสามารถตรวจจับทุกชนิดของยานยนต์ มอเตอร์ไซค์ รถยนต์ รถบรรทุกยาว Ultra รถบัสและอื่น ๆ

• 2ด้านคอมแพคต์
  • กล่องที่คอมแพคตและออกแบบดีรวมความต้องการของอุตสาหกรรมทั้งหมดสําหรับลักษณะและฟังก์ชัน ทําให้ตัวตรวจจับนี้สามารถนําไปใช้ในระบบตรวจจับการจราจรใด ๆ ที่มีอยู่

• 3ความสามารถในการวินิจฉัยและ LED Indication
  • ความสามารถด้านการวินิจฉัยที่ครบถ้วน ทําให้สามารถวินิจฉัยอย่างแม่นยําของวงจรและปัญหาในการติดตั้ง และแสดงผ่านภาวะ LED เพื่อรับประกันผลงานที่ดีที่สุดและลดเวลาหยุดทํางาน

• 4. เลือกเวลาที่อยู่
  • การออกของรีเล่การมีตัวอยู่สามารถถูกเลือกเพื่อจํากัดการออกการตรวจจับให้มีเวลาที่กําหนดไว้ (มากกว่า 30 นาที) ในขณะที่รถยนต์ยังคงอยู่ในวงจร, ให้ความยืดหยุ่นในการจัดการการจราจร

• 5การเพิ่มความรู้สึกอัตโนมัติ (ASB)
  • คุณสมบัตินี้สามารถตรวจจับการรวมรถบรรทุกและรถติดรถยนต์ขนาดใหญ่และรถยนต์ที่นอนสูงได้อย่างน่าเชื่อถือ โดยการเพิ่มความรู้สึกให้สูงสุดโดยอัตโนมัติเมื่อตรวจจับรถยนต์ เพื่อให้การระบุตัวอย่างแม่นยํา

• 6ค่าชดเชยอัตโนมัติ
  • เครื่องตรวจจับวงจร (หรือเซ็นเซอร์อื่น ๆ) ปรับและปรับขนาดตัวเองโดยอัตโนมัติต่อการเปลี่ยนแปลงสภาพแวดล้อมการรักษาความแม่นยําและความมั่นคงในการตรวจจับ แม้ว่าจะมีสภาพอากาศและปัจจัยสิ่งแวดล้อมที่แตกต่างกัน.

• 7. 17 การตั้งค่าสวิทช์ Dip
  • การออกแบบ swich dip บนเปลือกทําให้การตั้งค่าของตัวตรวจจับวงจรง่ายขึ้นและชัดเจนขึ้น ซึ่งเป็นความสะดวกต่อผู้ใช้มากผู้ใช้สามารถตั้งค่าฟังก์ชันทั้งหมดแรกและจากนั้นติดตั้งตัวตรวจจับวงจร.

• 8ช่องสองทํางานร่วมกันหรืออิสระ
  • เครื่องตรวจจับวงจรแบบสองช่อง สามารถใช้ได้ในรูปแบบช่องเดียว 2 ตัว รองรับช่องตรวจจับอิสระ 2 ตัว
  • นอกจากนี้ยังทําให้การติดตามหลายวงกลมพร้อมกัน, เครื่องตรวจจับวงกลมมีศักยภาพในการจําแนกทิศทางในแอปพลิเคชันช่องเดียว.เพิ่มความยืดหยุ่นและความแม่นยําของการตรวจจับยาน.

• 9- การขัดขวางเสียงข้ามสาย
  • ผ่านสวิตช์ดิบ ความถี่ของตัวตรวจจับวงจรสามารถปรับได้ เพื่อป้องกันการขัดขวางเสียงที่เกิดจากการติดตั้งโค้ลวงจรสองตัวใกล้กันเกินไป





---



ความสัมพันธ์







รูปแบบการทํางาน

เครื่องตรวจจับชุด LD-200 สามารถตั้งค่าให้ใช้ในรูปแบบใดๆ ดังนี้:

รูปแบบการอยู่	รูปแบบ Pulse
AB Logic Presence Mode ((การทํางานของอุปสรรค)	AB Logic Pulse Mode ((คํานวณโลจิก)



ชี้แจงและเปลี่ยน

LED ไฟไฟฟ้า: LED ไฟไฟฟ้าสีแดง แสดงว่าไฟฟ้าเปิด

• CH1 Detecting Led:Continuously On: ระบุการตรวจพบรถยนต์

• คลิกช้า ๆ: แสดงว่าวงจรเป็นวงจรสั้น หรือจํานวนการหันหลังวงจรไม่เพียงพอ

• แป้งเร็ว: แสดงว่าวงจรเปิด หรือมีการหมุนมากเกินไปหลังจากวงจร

• CH2 Detecting Led:Continuously On: แสดงการตรวจพบรถยนต์

• คลิกช้า ๆ: แสดงว่าวงจรเป็นวงจรสั้น หรือจํานวนการหันหลังวงจรไม่เพียงพอ

• แป้งเร็ว: แสดงว่าวงจรเปิด หรือมีการหมุนมากเกินไปหลังจากวงจร



การเลือกความรู้สึก

• ความรู้สึกและความถี่ของวงจรสามารถปรับด้วยสวิตช์ดิบ 7 ทางและการตั้งสวิตช์ดิบ 10 ทาง

• ผู้ใช้สามารถเลือก 8 การตั้งค่าที่แตกต่างกันโดยการเปลี่ยนแปลงการตั้งค่าของสวิตช์ dip-ตารางการตั้งค่าสวิทช์ดิบด้านล่าง สวิทช์ดิบ 6, 7 และ 8 สําหรับการเลือกความรู้สึก CH1 โดย 0.8 เป็นความรู้สึกน้อยที่สุดและ 0.015 เป็นความรู้สึกมากที่สุด

• ปุ่มดิบ 3, 4 และ 5 สําหรับการเลือกความรู้สึก CH2 โดย 0.8 เป็นความรู้สึกน้อยที่สุดและ 0.015 เป็นความรู้สึกมากที่สุด







สวิตช์1=S1:ช่อง 1 เลือกฟังก์ชันลุป (สวิตช์ 10 ทาง)

• (สวิทช์ 1) DIP1 & DIP2 ความรู้สึกพิเศษเพิ่มขึ้นสําหรับทั้ง trailer (ช่องทั้งสอง)











• (สวิตช์1=S1) D3,D4,D5 และ(สวิตช์2=S2) D1,D2 การตั้งค่าฟังก์ชันพิเศษ(Mode1,2,3 ทิศทางการตรวจจับ รูปแบบ 45,6 รูปแบบปกติ การตรวจจับวงจรสองวงแยกกัน)







• (สวิตช์1=S1) D6 & D7 & D8 และ (สวิตช์2=S2) D3 & D4 & D5 การตั้งค่า CH1 และ CH2 การเลือกความรู้สึก(เลือก 8 ระดับ)







• (สวิตช์1=S1) D9 & D10 และ (สวิตช์2=S2) D6,D7 ความถี่การตั้งค่า (20K ถึง 100 KHz)

ปุ่มรีเซ็ต: กรุณาสังเกต: LD-200 ต้องรีเซ็ตทุกครั้งที่มีการเปลี่ยนแปลงการตั้งค่าในสวิทช์ Dip







การติดตั้งวงจร

วงจรถูกปิดด้วยการใช้สารประกอบ epoxy สีดําที่ติดตั้งเร็ว หรือ mastic bitumen ร้อนเพื่อผสมกับพื้นผิวทาง



เมื่อการติดตั้ง, กรุณาเก็บปลั๊กของผลิตภัณฑ์และซ็อตในทิศทางตั้ง







การ ยิง ที่ มี ปัญหา







---



รายการสินค้า

LD-100	LD-102	LD-200	LD-202	JTHT-11
ช่องเดียว 100-240 วอลต์ AC	ช่องเดียว 12-24 V AC/DC	ช่องสอง 100-240 วอลต์ AC	ช่องสอง 12-24 V AV/DC	สายลุป 305 m เทฟลอนโค้ล
LCR-MT
มูลติเมตร





---
